Längstransport | TS 5 4.0 4-3

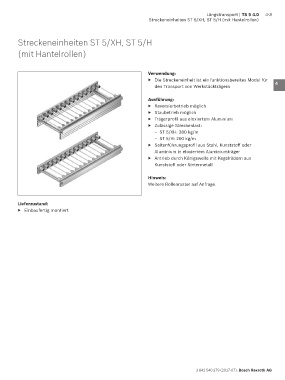

Streckeneinheiten ST 5/XH, ST 5/H (mit Hantelrollen)

Streckeneinheiten ST 5/XH, ST 5/H 1
(mit Hantelrollen) 2

3
Verwendung:
▶ Die Streckeneinheit ist ein funktionsbereites Modul für 4
den Transport von Werkstückträgern
5
Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb möglich 6
▶ Trägerprofil aus eloxiertem Aluminium
▶ Zulässige Streckenlast: 7
– ST 5/XH: 380 kg/m
– ST 5/H: 200 kg/m 8
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger 9
▶ Antrieb durch Königswelle mit Kegelrädern aus
Kunststoff oder Sintermetall 10

Hinweis: 11
Weitere Rollenraster auf Anfrage.
12

Lieferzustand: 13
▶ Einbaufertig montiert
14

15

16

17

18

19

20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
