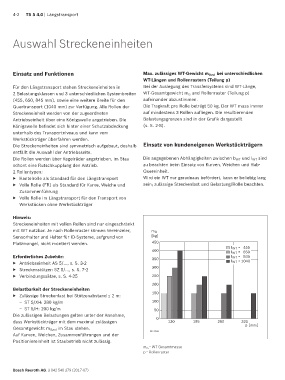

4-2   TS 5 4.0 | Längstransport




      Auswahl Streckeneinheiten







      Einsatz und Funktionen                                 Max. zulässiges WT-Gewicht m Gzul  bei unterschiedlichen
                                                             WT-Längen und Rollenrastern (Teilung p)
      Für den Längstransport stehen Streckeneinheiten in     Bei der Auslegung des Transfersystems sind WT-Länge,
      2 Belastungsklassen und 3 unterschiedlichen Systembreiten   WT-Gesamtgewicht m G  und Rollenraster (Teilung p)
      (455, 650, 845 mm), sowie eine weitere Breite für den   aufeinander abzustimmen.
      Quertransport (1040 mm) zur Verfügung. Alle Rollen der   Die Tragkraft pro Rolle beträgt 50 kg. Der WT muss immer
      Streckeneinheit werden von der zugeordneten            auf mindestens 3 Rollen aufliegen. Die resultierenden
      Antriebseinheit über eine Königswelle angetrieben. Die   Belastungsgrenzen sind in der Grafik dargestellt
      Königswelle befindet sich hinter einer Schutzabdeckung   (s. S. 2-8).
      unterhalb des Transportniveaus und kann vom
      Werkstückträger überfahren werden.
      Die Streckeneinheiten sind symmetrisch aufgebaut, deshalb   Einsatz von kundeneigenen Werkstückträgern
      entfällt die Auswahl der Antriebsseite.
      Die Rollen werden über Kegelräder angetrieben, im Stau   Die angegebenen Abhängigkeiten zwischen b WT  und l WT  sind
      schont eine Rutschkupplung den Antrieb.                zu beachten beim Einsatz von Kurven, Weichen und Hub-
      2 Rollentypen:                                         Quereinheit.
      ▶   Hantelrolle als Standard für den Längstransport    Wird ein WT nur geradeaus befördert, kann er beliebig lang
      ▶   Volle Rolle (FR) als Standard für Kurve, Weiche und   sein; zulässige Streckenlast und Belastung/Rolle beachten.
         Zusammenführung
      ▶   Volle Rolle im Längstransport für den Transport von
         Werkstücken ohne Werkstückträger


      Hinweis:
      Streckeneinheiten mit vollen Rollen sind nur eingeschränkt
      mit WT nutzbar. Je nach Rollenraster können Vereinzeler,   m G
      Sensorhalter und Halter für ID-Systeme, aufgrund von      [kg]
      Platzmangel, nicht montiert werden.                        450
                                                                                                  l WT  =  455
                                                                 400                              l WT  =  650
      Erforderliches Zubehör:                                    350                              l WT  =  845
      ▶   Antriebseinheit AS 5/…, s. S. 3-2                                                       l WT  = 1040
      ▶   Streckenstützen SZ 5/…, s. S. 7-2                      300
      ▶   Verbindungssätze, s. S. 4-25                           250

                                                                 200
      Belastbarkeit der Streckeneinheiten
      ▶   Zulässige Streckenlast bei Stützenabstand ≤ 2 m:       150
            – ST 5/XH: 380 kg/m                                  100
            – ST 5/H: 200 kg/m                                   50
      Die zulässigen Belastungen gelten unter der Annahme,
      dass Werkstückträger mit dem maximal zulässigen             0    130        195       260       325
      Gesamtgewicht m Gzul  im Stau stehen.                                                            p [mm]
      Auf Kurven, Weichen, Zusammenführungen und der            00132865
      Positioniereinheit ist Staubetrieb nicht zulässig.
                                                             m G  = WT-Gesamtmasse
                                                             p = Rollenraster
