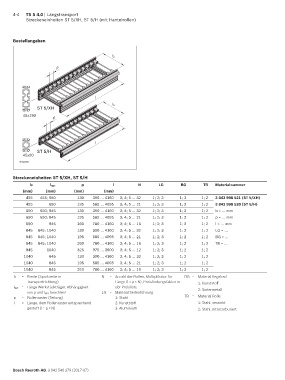

4-4 TS 5 4.0 | Längstransport
Streckeneinheiten ST 5/XH, ST 5/H (mit Hantelrollen)

Bestellangaben

b

p

l
b
ST 5/XH
45x180 p

l

ST 5/H
45x90
00132868

Streckeneinheiten ST 5/XH, ST 5/H
b l WT p l N LG BG TR Materialnummer
(mm) (mm) (mm) (mm)
455 455; 650 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 3 842 998 521 (ST 5/XH)
455 650 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 3 842 998 520 (ST 5/H)
650 650; 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 b = … mm
650 650; 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 p = … mm
650 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 l = … mm
845 845; 1040 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2 LG = …
845 845; 1040 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2 BG = …
845 845; 1040 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2 TR = …
845 1040 325 975 … 3900 3; 4; 5 … 12 1; 2; 3 1; 2 1; 2
1040 845 130 390 … 4160 3; 4; 5 … 32 1; 2; 3 1; 2 1; 2
1040 845 195 585 … 4095 3; 4; 5 … 21 1; 2; 3 1; 2 1; 2
1040 845 260 780 … 4160 3; 4; 5 … 16 1; 2; 3 1; 2 1; 2
b = Breite (Spurbreite in N = Anzahl der Rollen, Multiplikator für BG = Material Kegelrad
Transportrichtung) Länge (l = p × N), Preisfindungsfaktor in 1: Kunststoff
l WT = Länge Werkstückträger, Abhängigkeit der Preisliste. 2: Sintermetall
von p und l WT beachten! LG = Material Seitenführung
p = Rollenraster (Teilung) 1: Stahl TR = Material Rolle
l = Länge, dem Rollenraster entsprechend 2: Kunststoff 1: Stahl, verzinkt
gestuft (l = p × N) 3: Aluminium 2: Stahl, nitrocarburiert

Bosch Rexroth AG, 3 842 540 379 (2017-07)
