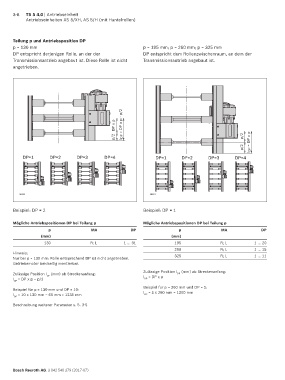

3-8 TS 5 4.0 | Antriebseinheit
Antriebseinheiten AS 5/XH, AS 5/H (mit Hantelrollen)

Teilung p und Antriebsposition DP
p = 130 mm p = 195 mm; p = 260 mm; p = 325 mm
DP entspricht derjenigen Rolle, an der der DP entspricht dem Rollenzwischenraum, an dem der
Transmissionsantrieb angebaut ist. Diese Rolle ist nicht Transmissionsantrieb angebaut ist.
angetrieben.

DP x p l DP = DP x p - p/2

p/2 p/2 l DP = DP x p

p/2
DP=1 DP=2 DP=3 DP=4 DP=1 DP=2 DP=3 DP=4

28112 28113

Beispiel: DP = 2 Beispiel: DP = 1

Mögliche Antriebspositionen DP bei Teilung p Mögliche Antriebspositionen DP bei Teilung p
p MA DP p MA DP
(mm) (mm)
130 R; L 1 … 31 195 R; L 1 … 20
260 R; L 1 … 15
Hinweis:
Nur bei p = 130 mm: Rolle entsprechend DP ist nicht angetrieben. 325 R; L 1 … 11
Getriebemotor beidseitig montierbar.
Zulässige Position l (mm) ab Streckenanfang:
Zulässige Position l (mm) ab Streckenanfang: DP
DP
l = DP x p – p/2 l = DP x p
DP
DP
Beispiel für p = 260 mm und DP = 5:
Beispiel für p = 130 mm und DP = 10:
l = 10 x 130 mm – 65 mm = 1235 mm l = 5 x 260 mm = 1300 mm
DP
DP
Beschreibung weiterer Parameter s. S. 3-5
