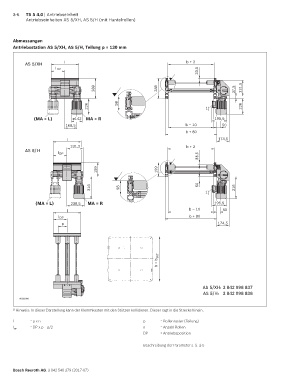

3-6 TS 5 4.0 | Antriebseinheit
Antriebseinheiten AS 5/XH, AS 5/H (mit Hantelrollen)

Abmessungen
Antriebsstation AS 5/XH, AS 5/H, Teilung p = 130 mm

AS 5/XH l b + 3
l DP
33,5

289 289 37,5 221,5

226 98 1 ) 226

(MA = L) ø142 MA = R 195,5
168,5 b – 10 50
b + 80
l 174,5
231,5 b + 3
AS 5/ H
l DP
33,5
199 199

316 98 60 316
1 )
(MA = L) 239,5 MA = R 195,5
l b – 10 50
l DP b + 80
p 174,5

WT
b = b

AS 5/XH: 3 842 998 837
AS 5/H: 3 842 998 838
00132886
1) Hinweis: In dieser Darstellung kann der Klemmkasten mit den Stützen kollidieren. Dieser ragt in die Strecke hinein.

l = p x n p = Rollenraster (Teilung)
l DP = DP x p – p/2 n = Anzahl Rollen
DP = Antriebsposition

Beschreibung der Parameter s. S. 3-5
