3-4   TS 5 4.0 | Antriebseinheit

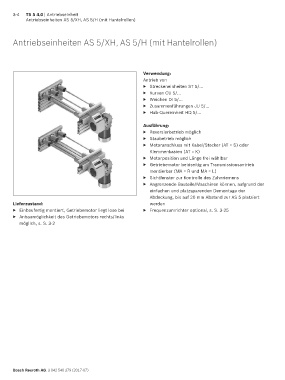

            Antriebseinheiten AS 5/XH, AS 5/H (mit Hantelrollen)




      Antriebseinheiten AS 5/XH, AS 5/H (mit Hantelrollen)






                                                             Verwendung:
                                                             Antrieb von
                                                             ▶   Streckeneinheiten ST 5/…
                                                             ▶   Kurven CU 5/…
                                                             ▶   Weichen DI 5/…
                                                             ▶   Zusammenführungen JU 5/…
                                                             ▶   Hub-Quereinheit HQ 5/…


                                                             Ausführung:
                                                             ▶   Reversierbetrieb möglich
                                                             ▶   Staubetrieb möglich
                                                             ▶   Motoranschluss mit Kabel/Stecker (AT = S) oder
                                                                Klemmenkasten (AT = K)
                                                             ▶   Motorposition und Länge frei wählbar
                                                             ▶   Getriebemotor beidseitig am Transmissionsantrieb
                                                                montierbar (MA = R und MA = L)
                                                             ▶   Sichtfenster zur Kontrolle des Zahnriemens
                                                             ▶   Angrenzende Bauteile/Maschinen können, aufgrund der
                                                                einfachen und platzsparenden Demontage der
                                                                Abdeckung, bis auf 20 mm Abstand zur AS 5 platziert
      Lieferzustand:                                            werden
      ▶   Einbaufertig montiert, Getriebemotor liegt lose bei  ▶   Frequenzumrichter optional, s. S. 3-25
      ▶   Anbaumöglichkeit des Getriebemotors rechts/links
         möglich, s. S. 3-2





































      Bosch Rexroth AG, 3 842 540 379 (2017-07)
