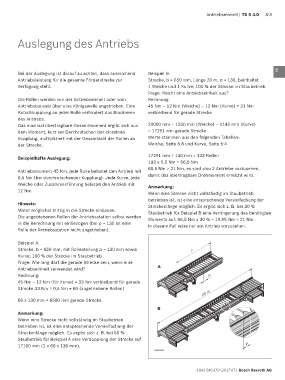

Antriebseinheit | TS 5 4.0   3-3




        Auslegung des Antriebs                                                                                      1



                                                                                                                    2

                                                                                                                    3
        Bei der Auslegung ist darauf zu achten, dass ausreichend   Beispiel B:
        Antriebsleistung für die gesamte Förderstrecke zur     Strecke, b = 650 mm, Länge 20 m, p = 130, beinhaltet   4
        Verfügung steht.                                       1 Weiche und 1 Kurve; 100 % der Strecke im Staubetrieb
                                                               Frage: Reicht eine Antriebseinheit aus?
        Die Rollen werden von der Antriebseinheit oder vom     Rechnung:                                            5
        Antriebsbausatz über eine Königswelle angetrieben. Eine   45 Nm – 12 Nm (Weiche) – 12 Nm (Kurve) = 21 Nm
        Rutschkupplung an jeder Rolle verhindert das Blockieren   verbleibend für gerade Strecke                    6
        des Antriebs.
        Das maximal übertragbare Gesamtmoment ergibt sich aus   20000 mm – 1560 mm (Weiche) – 1149 mm (Kurve)       7
        dem Moment, kurz vor Durchrutschen der einzelnen       = 17291 mm gerade Strecke
        Kupplung, multipliziert mit der Gesamtzahl der Rollen an   Werte stammen aus den folgenden Tabellen:        8
        der Strecke.                                           Weiche, Seite 5-8 und Kurve, Seite 5-4
                                                                                                                    9
        Beispielhafte Auslegung:                               17291 mm ÷ 130 mm = 133 Rollen
                                                               133 x 0,5 Nm = 66,5 Nm                               10
                                                               66,5 Nm > 21 Nm, es sind also 2 Antriebe vorzusehen,
        Antriebsmoment 45 Nm, jede Rolle belastet den Antrieb mit
        0,5 Nm (bei durchrutschender Kupplung). Jede Kurve, jede   damit das übertragbare Drehmoment erreicht wird.  11
        Weiche oder Zusammenführung belastet den Antrieb mit   Anmerkung:
        12 Nm.                                                                                                      12
                                                               Wenn eine Strecke nicht vollständig im Staubetrieb
                                                               betrieben ist, ist eine entsprechende Vervielfachung der
        Hinweis:                                               Streckenlänge möglich. Es ergibt sich z. B. bei 30 %   13
        Motor möglichst mittig in die Strecke einbauen.        Staubetrieb für Beispiel B eine Verringerung des benötigten
        Die angetriebenen Rollen der Antriebsstation selbst werden   Moments auf: 66,5 Nm x 30 % = 19,95 Nm < 21 Nm.    14
        in die Berechnung mit einbezogen (bei p = 130 ist eine   In diesem Fall wäre nur ein Antrieb vorzusehen.
        Rolle der Antriebsstation nicht angetrieben).                                                               15

        Beispiel A:                                                                                                 16
        Strecke, b = 650 mm, mit Rollenteilung p = 130 mm sowie                  ?
        Kurve; 100 % der Strecke im Staubetrieb                                                                     17
        Frage: Wie lang darf die gerade Strecke sein, wenn eine
        Antriebseinheit verwendet wird?                            A                                                18
        Rechnung:                                                                       p
        45 Nm – 12 Nm (für Kurve) = 33 Nm verbleibend für gerade                                                    19
        Strecke 33 Nm ÷ 0,5 Nm = 66 (angetriebene Rollen)
                                                                                     20 m

        66 x 130 mm = 8580 mm gerade Strecke.                                                                       20
                                                                   B
        Anmerkung:                                                                                                  21
        Wenn eine Strecke nicht vollständig im Staubetrieb
        betrieben ist, ist eine entsprechende Vervielfachung der                                                    22
        Streckenlänge möglich. Es ergibt sich z. B. bei 50 %
        Staubetrieb für Beispiel A eine Verdopplung der Strecke auf                                                 23
        17160 mm (2 x 66 x 130 mm).                                                                     p p
