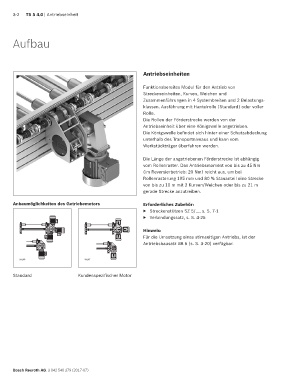

3-2 TS 5 4.0 | Antriebseinheit
Aufbau
Antriebseinheiten
Funktionsbereites Modul für den Antrieb von
Streckeneinheiten, Kurven, Weichen und
Zusammenführungen in 4 Systembreiten und 2 Belastungs-
klassen. Ausführung mit Hantelrolle (Standard) oder voller
Rolle.
Die Rollen der Förderstrecke werden von der
Antriebseinheit über eine Königswelle angetrieben.
Die Königswelle befindet sich hinter einer Schutzabdeckung
unterhalb des Transportniveaus und kann vom
Werkstückträger überfahren werden.
Die Länge der angetriebenen Förder strecke ist abhängig
vom Rollenraster. Das Antriebsmoment von bis zu 45 Nm
(im Reversierbetrieb: 20 Nm) reicht aus, um bei
Rollenrasterung 195 mm und 80 % Stauanteil eine Strecke
von bis zu 10 m mit 2 Kurven/Weichen oder bis zu 21 m
gerade Strecke anzutreiben.
Anbaumöglichkeiten des Getriebemotors Erforderliches Zubehör:
▶ Streckenstützen SZ 5/…, s. S. 7-1
▶ Verbindungssatz, s. S. 4-25
Hinweis:
Für die Umsetzung eines stirnseitigen Antriebs, ist der
Antriebsbausatz AB 5 (s. S. 3-20) verfügbar.
34196 34197
Standard Kundenspezifischer Motor
