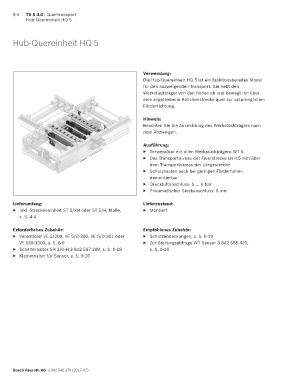

6-4 TS 5 4.0 | Quertransport
Hub-Quereinheit HQ 5

Hub-Quereinheit HQ 5

Verwendung:
Die Hub-Quereinheit HQ 5 ist ein funktionsbereites Modul
für den abzweigenden Transport. Sie hebt den
Werkstückträger von den Rollen ab und bewegt ihn über
eine angetriebene Röllchenstrecke quer zur ursprünglichen
Förderrichtung.

Hinweis:
Beachten Sie die Ausrichtung des Werkstückträgers nach
dem Abzweigen.

Ausführung:
▶ Verwendbar mit allen Werkstückträgern WT 5
▶ Das Transportniveau der Querstrecke ist 4,5 mm über
dem Transportniveau der Längsstrecke
▶ Schutzkasten auch bei geringen Förderhöhen
demontierbar
▶ Druckluftanschluss: 5 … 6 bar
▶ Pneumatischer Steckanschluss: 6 mm

Lieferumfang: Lieferzustand:
▶ Inkl. Streckeneinheit ST 5/XH oder ST 5/H, Maße, ▶ Montiert
s. S. 4-4

Erforderliches Zubehör: Empfohlenes Zubehör:
▶ Vereinzeler VE 5/200, VE 5/D-300, VE 5/D-301 oder ▶ Schutzabdeckungen, s. S. 6-19
VE 5/D-1000, s. S. 6-9 ▶ Zur Stellungsabfrage WT Sensor 3 842 555 421,
▶ Schalterhalter SH 2/U-H 3 842 537 289, s. S. 9-18 s. S. 9-16
▶ Klemmhalter für Sensor, s. S. 9-15

Bosch Rexroth AG, 3 842 540 379 (2017-07)
