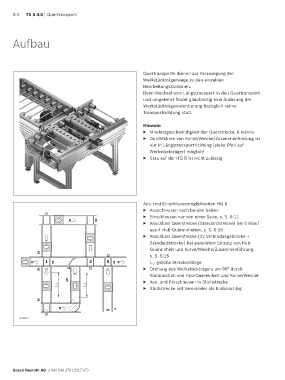

Aufbau

Quertransporte dienen zur Verzweigung der
Werkstückträgerwege zu den einzelnen
Bearbeitungsstationen.
Beim Wechsel vom Längstransport in den Quertransport
und umgekehrt findet gleichzeitig eine Änderung der
Werkstückträgerorientierung bezüglich seiner
Transportrichtung statt.

Hinweis:
▶ Mindestgeschwindigkeit der Querstrecke: 6 m/min
▶ Durchfahren von Kurve/Weiche/Zusammenführung ist
nur in Längstransportrichtung (siehe Pfeil auf
Werkstückträger) möglich!
▶ Stau auf der HQ 5 ist nicht zulässig

Aus- und Einschleusemöglichkeiten HQ 5.
▶ Ausschleusen nach beiden Seiten
▶ Einschleusen nur von einer Seite, s. S. 6-11
▶ Anschluss Querstrecke (Standardstrecke) bei Umlauf
aus 4 Hub-Quereinheiten, s. S. 6-15
▶ Anschluss Querstrecke (2x Verbindungsbrücke +
Standardstrecke) bei parallelem Einsatz von Hub-
Quereinheit und Kurve/Weiche/Zusammenführung,
3
s. S. 6-15
1 2 6 L : gleiche Streckenlänge
1
4 ▶ Drehung des Werkstückträgers um 90° durch
Kombination von Hub-Quereinheit und Kurve/Weiche
5 ▶ Aus- und Einschleusen in Stichstrecke
L 1 L 1
▶ Stichstrecke mit Vereinzeler als Endanschlag

4
7
