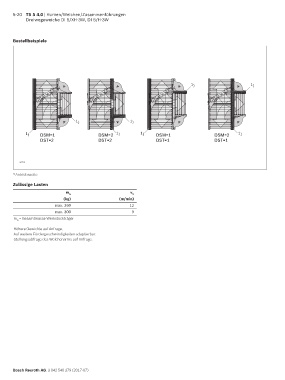

5-20 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Dreiwegeweiche DI 5/XH-3W, DI 5/H-3W

Bestellbeispiele

1 ) 1 )

1 ) 1 )

1 ) DSM=1 DSM=2 1 ) 1 ) DSM=1 DSM=2 1 )
DST=2 DST=2 DST=1 DST=1

34213

1) Antriebsseite
Zulässige Lasten

m v
G N
(kg) (m/min)
max. 260 12
max. 300 9
m = Gesamtmasse Werkstückträger
G
Höhere Gewichte auf Anfrage.
Auf weitere Fördergeschwindigkeiten adaptierbar.
Stellungsabfrage des Weichenarms auf Anfrage.

Bosch Rexroth AG, 3 842 540 379 (2017-07)
