Kurven/Weichen/Zusammenführungen | TS 5 4.0 5-19

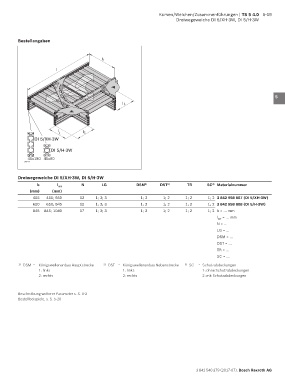

Dreiwegeweiche DI 5/XH-3W, DI 5/H-3W

Bestellangaben
1

2
b

l 3

4

5
l 1
6

7

l l
1 1
DI 5/XH-3W 8
DI 5/H-3W 9

45x180 45x90
10
34211

Dreiwegeweiche DI 5/XH-3W, DI 5/H-3W 11
b l WT N LG DSM 1) DST 2) TR SC Materialnummer
3)
(mm) (mm) 12
455 455; 650 13 1; 2; 3 1; 2 1; 2 1; 2 1; 2 3 842 998 807 (DI 5/XH-3W)
650 650; 845 15 1; 2; 3 1; 2 1; 2 1; 2 1; 2 3 842 998 808 (DI 5/H-3W) 13
845 845; 1040 17 1; 2; 3 1; 2 1; 2 1; 2 1; 2 b = … mm
l = … mm 14
WT
N = …
LG = … 15
DSM = …
DST = … 16
TR = …
SC = … 17

1) DSM = Königswellenanbau Hauptstrecke 2) DST = Königswellenanbau Nebenstrecke 3) SC = Schutzabdeckungen
1: links 1: links 1: ohne Schutzabdeckungen 18
2: rechts 2: rechts 2: mit Schutzabdeckungen
19

Beschreibung weiterer Parameter s. S. 0-3
Bestellbeispiele, s. S. 5-20 20

21

22

23

24

3 842 540 379 (2017-07), Bosch Rexroth AG
