5-22 TS 5 4.0 | Kurven/Weichen/Zusammenführungen

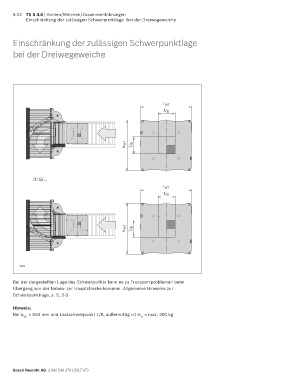

Einschränkung der zulässigen Schwerpunktlage bei der Dreiwegeweiche

Einschränkung der zulässigen Schwerpunktlage

bei der Dreiwegeweiche

I WT
1 / 6

b WT 1 / 6

DI 5/...
I WT
1 / 6

b WT 1 / 6

34212

Bei der dargestellten Lage des Schwerpunkts kann es zu Transportproblemen beim
Übergang von der Neben- zur Hauptstrecke kommen. Allgemeine Hinweise zur
Schwerpunktlage, s. S. 2-3

Hinweis:
Bei b = 650 mm und Lastschwerpunkt 1/6, außermittig ist m = max. 200 kg
WT
G

Bosch Rexroth AG, 3 842 540 379 (2017-07)
