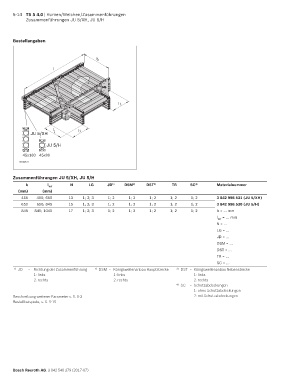

5-14 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Zusammenführungen JU 5/XH, JU 5/H

Bestellangaben

b
l

l 1

l l 1
JU 5/XH 1

JU 5/H

45x180 45x90
00132878

Zusammenführungen JU 5/XH, JU 5/H
b l WT N LG JD 1) DSM 2) DST 3) TR SC 4) Materialnummer
(mm) (mm)
455 455; 650 13 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 531 (JU 5/XH)
650 650; 845 15 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 3 842 998 530 (JU 5/H)
845 845; 1040 17 1; 2; 3 1; 2 1; 2 1; 2 1; 2 1; 2 b = … mm
l = … mm
WT
N = …
LG = …
JD = …
DSM = …
DST = …
TR = …
SC = …
1) JD = Richtung der Zusammenführung 2) DSM = Königswellenanbau Hauptstrecke 3) DST = Königswellenanbau Nebenstrecke
1: links 1: links 1: links
2: rechts 2: rechts 2: rechts
4) SC = Schutzabdeckungen
1: ohne Schutzabdeckungen
Beschreibung weiterer Parameter s. S. 0-3 2: mit Schutzabdeckungen
Bestellbeispiele, s. S. 5-15

Bosch Rexroth AG, 3 842 540 379 (2017-07)
