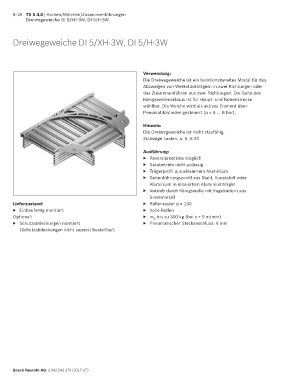

5-18 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Dreiwegeweiche DI 5/XH-3W, DI 5/H-3W
Dreiwegeweiche DI 5/XH-3W, DI 5/H-3W
Lieferzustand:
▶ Einbaufertig montiert
Optional:
▶ Schutzabdeckungen montiert
(Schutzabdeckungen nicht separat bestellbar)
Bosch Rexroth AG, 3 842 540 379 (2017-07)
Verwendung:
Die Dreiwegeweiche ist ein funktionsbereites Modul für das
Abzweigen von Werkstückträgern in zwei Richtungen oder
das Zusammenführen aus zwei Richtungen. Die Seite des
Königswellenanbaus ist für Haupt- und Nebenstrecke
wählbar. Die Weiche wird als aktives Element über
Pneumatikzylinder gesteuert (p = 5 … 6 bar).
Hinweis:
Die Dreiwegeweiche ist nicht staufähig.
Zulässige Lasten, s. S. 5-20
Ausführung:
▶ Reversierbetrieb möglich
▶ Staubetrieb nicht zulässig
▶ Trägerprofil aus eloxiertem Aluminium
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger
▶ Antrieb durch Königswelle mit Kegelrädern aus
Sintermetall
▶ Rollenraster p = 130
▶ Volle Rollen
▶ m bis zu 300 kg (bei v = 9 m/min)
G
▶ Pneumatischer Steckanschluss: 6 mm
