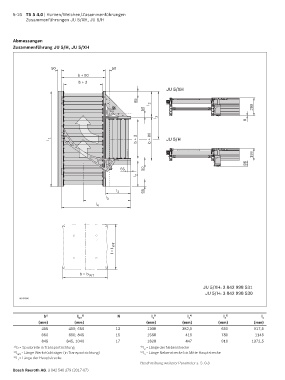

5-16 TS 5 4.0 | Kurven/Weichen/Zusammenführungen
Zusammenführungen JU 5/XH, JU 5/H

Abmessungen
Zusammenführung JU 5/H, JU 5/XH

50 50
b + 80
b + 3
JU 5/XH

65
l 2
50 289
l 3
8

b + 3
l 1 b + 80 JU 5/H

199
98
65 50
l 2

l 2 65
l 3
l 4

WT
I = I

b = b WT

JU 5/XH: 3 842 998 531
JU 5/H: 3 842 998 530
00132895

b 1) l WT 2) N l 1 3) l 2 4) l 3 5) l 4
(mm) (mm) (mm) (mm) (mm) (mm)
455 455; 650 13 1300 382,5 650 917,5
650 650; 845 15 1560 415 780 1145
845 845; 1040 17 1820 447 910 1372,5
1) b = Spurbreite in Transportrichtung 4) l = Länge der Nebenstrecke
2
2) l = Länge Werkstückträger (in Transportrichtung) 5) l = Länge Nebenstrecke bis Mitte Hauptstrecke
3
WT
3) l = Länge der Hauptstrecke
1
Beschreibung weiterer Parameter s. S. 0-3
Bosch Rexroth AG, 3 842 540 379 (2017-07)
