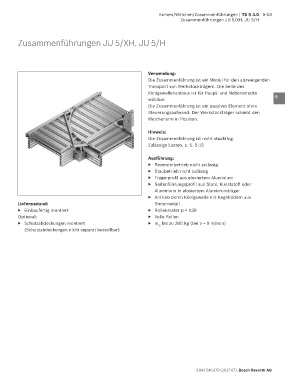

Kurven/Weichen/Zusammenführungen | TS 5 4.0 5-13
Zusammenführungen JU 5/XH, JU 5/H

Zusammenführungen JU 5/XH, JU 5/H 1

2

3
Verwendung:
Die Zusammenführung ist ein Modul für den abzweigenden 4
Transport von Werkstückträgern. Die Seite des
Königswellenanbaus ist für Haupt- und Nebenstrecke
wählbar. 5
Die Zusammenführung ist ein passives Element ohne
Steuerungsaufwand. Der Werkstückträger schiebt den 6
Weichenarm in Position.
7

Hinweis:
Die Zusammenführung ist nicht staufähig. 8
Zulässige Lasten, s. S. 5-15
9
Ausführung:
▶ Reversierbetrieb nicht zulässig 10
▶ Staubetrieb nicht zulässig
▶ Trägerprofil aus eloxiertem Aluminium 11
▶ Seitenführungsprofil aus Stahl, Kunststoff oder
Aluminium in eloxiertem Aluminiumträger 12
▶ Antrieb durch Königswelle mit Kegelrädern aus
Lieferzustand: Sintermetall 13
▶ Einbaufertig montiert ▶ Rollenraster p = 130
Optional: ▶ Volle Rollen 14
▶ Schutzabdeckungen montiert ▶ m bis zu 300 kg (bei v = 9 m/min)
G
(Schutzabdeckungen nicht separat bestellbar) 15

16

17

18

19

20

21

22

23

24
