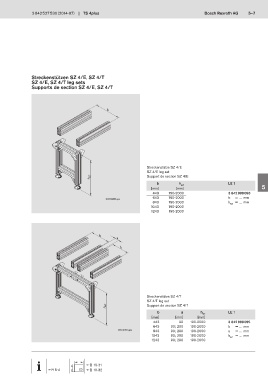

3 842 527 530 (2014-07) TS 4plus Bosch Rexroth AG 5–7
Streckenstützen SZ 4/E, SZ 4/T
SZ 4/E, SZ 4/T leg sets
Supports de section SZ 4/E, SZ 4/T
1
b
2
3
Streckenstütze SZ 4/E 4
SZ 4/E leg set
h SZ Support de section SZ 4/E
b h LE 1
SZ 5
[mm] [mm]
443 190-2000 3 842 998 093
643 190-2000 b = … mm
00012986.eps
843 190-2000 h SZ = … mm
1043 190-2000 6
1243 190-2000
7
b
a
8
b
9
10
Streckenstütze SZ 4/T
SZ 4/T leg set
h SZ Support de section SZ 4/T 11
b a h LE 1
SZ
[mm] [mm] [mm]
443 90 190-2000 3 842 998 095
643 90; 290 190-2000 b = … mm 12
00012987.eps 843 90; 290 190-2000 a = … mm
1043 90; 290 190-2000 h SZ = … mm
1243 90; 290 190-2000
F2 10-31
F2 5-4 F2 10-32
