5–2 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Streckenstützen · Leg sets · Supports de section

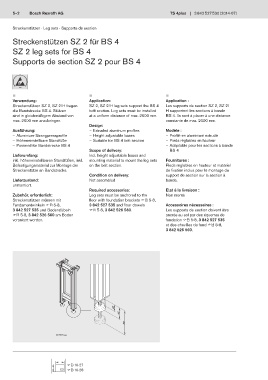

Streckenstützen SZ 2 für BS 4

SZ 2 leg sets for BS 4

Supports de section SZ 2 pour BS 4

n n n
Verwendung: Application: Application :
Streckenstützen SZ 2, SZ 2/H tragen SZ 2, SZ 2/H leg sets support the BS 4 Les supports de section SZ 2, SZ 2/
die Bandstrecke BS 4. Stützen belt section. Leg sets must be installed H supportent les sections à bande
sind in gleichmäßigem Abstand von at a uniform distance of max. 2000 mm. BS 4. Ils sont à placer à une distance
max. 2000 mm anzubringen. constante de max. 2000 mm.
Design:
Ausführung: – Extruded aluminum profiles Modèle :
– Aluminium-Strangpressprofile – Height adjustable bases – Profilé en aluminium extrudé
– Höheneinstellbare Standfüße – Suitable for BS 4 belt section – Pieds réglables en hauteur
– Passend für Bandstrecke BS 4 – Adaptable pour les sections à bande
Scope of delivery: BS 4
Lieferumfang: Incl. height adjustable bases and
inkl. höheneinstellbaren Standfüßen, inkl. mounting material to mount the leg sets Fournitures :
Befestigungsmaterial zur Montage der on the belt section. Pieds réglables en hauteur et matériel
Streckenstütze an Bandstrecke. de fixation inclus pour le montage du
Condition on delivery: support de section sur la section à
Lieferzustand: Not assembled bande.
unmontiert.
Required accessories: Etat à la livraison :
Zubehör, erforderlich: Leg sets must be anchored to the Non monté
Streckenstützen müssen mit floor with foundation brackets F2 5-8,
Fundamentwinkeln F2 5-8, 3 842 527 535 and floor dowels Accessoires nécessaires :
3 842 527 535 und Bodendübeln F2 5-8, 3 842 526 560. Les supports de section doivent être
F2 5-8, 3 842 526 560 am Boden ancrés au sol par des équerres de
verankert werden. fondation F2 5-8, 3 842 527 535
et des chevilles de fond F2 5-8,
3 842 526 560.

25
45

95

00117831.eps

F2 10-27
F2 10-28
