5–6 Bosch Rexroth AG TS 4plus 3 842 527 530 (2014-07)

Streckenstützen · Leg sets · Supports de section

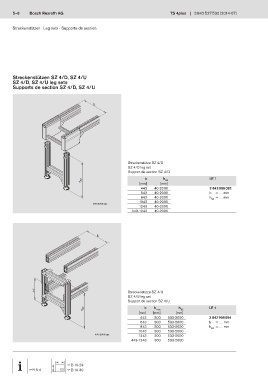

Streckenstützen SZ 4/D, SZ 4/U
SZ 4/D, SZ 4/U leg sets
Supports de section SZ 4/D, SZ 4/U

b

Streckenstütze SZ 4/D
SZ 4/D leg set
Support de section SZ 4/D
h SZ b h SZ LE 1
[mm] [mm]
443 40-2000 3 842 998 092
643 40-2000 b = … mm
843 40-2000 h SZ = … mm
1043 40-2000
00012988.eps
1243 40-2000
443-1243 40-2000

b

h1 Streckenstütze SZ 4/U
SZ 4/U leg set
Support de section SZ 4/U
h SZ b h 1min h SZ LE 1
[mm] [mm] [mm]
443 300 533-2000 3 842 998 094
643 300 533-2000 b = … mm
843 300 533-2000 h SZ = … mm
1043 300 533-2000
00012989.eps 1243 300 533-2000
443-1243 300 533-2000

F2 10-29
F2 5-4 F2 10-30
