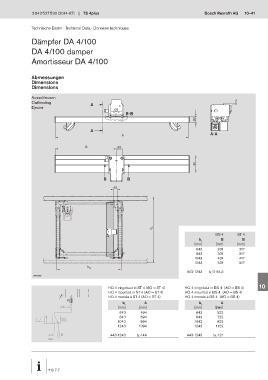

3 842 527 530 (2014-07)  TS 4plus                                            Bosch Rexroth AG  10–41


               Technische Daten · Technical Data · Données techniques

               Dämpfer DA 4/100

               DA 4/100 damper

               Amortisseur DA 4/100



               Abmessungen
               Dimensions
               Dimensions

               Ausschleusen
               Outfeeding                A
               Ejecter                                                                                               1
                                                         B-B
                                                                                        30
                                                                                                                     2
                                         A
                                                       A                                      A-A

                                       B             30                                                              3



                                                                                        90
                                                                                                                     4

                                               B          B
                                                    63                                                               5



                                                                                                                     6




                                                                                                                     7
                                                                     b L
                                                                                                 BS 4      ST 4
                                                                                                   B         B
                                                                                         b L
                                                                                       [mm]      [mm]     [mm]       8
                                                                                        643       231      217
                                                                                        843       331      317
                                                                                       1043       431      417
                                                                                       1243       531      517
                                        b Q                                                                          9
                                                                                    443-1243  b L/2-84,5
                00013083
                                                                                                                    10
                                                 HQ 4 eingebaut in ST 4 (AO = ST 4)  HQ 4 eingebaut in BS 4  (AO = BS 4)
                                                 HQ 4 mounted in ST 4 (AO = ST 4)  HQ 4 mounted in BS 4  (AO = BS 4)
                                                 HQ 4 montée à ST 4 (AO = ST 4)    HQ 4 montée à BS 4  (AO = BS 4)
                               P
                                                       b L       A                       b L       A
                             6                       [mm]      [mm]                    [mm]      [mm]               11
                                                      643      494                      643      522
                                                      843      694                      843       722
                                                     1043      894                     1043      922
                                                     1243      1094                    1243      1122               12
                       4-6  R                     443-1243    b L-149               443-1243    b L-121
                       bar
                                         00013097.eps





                      F2 7-7
