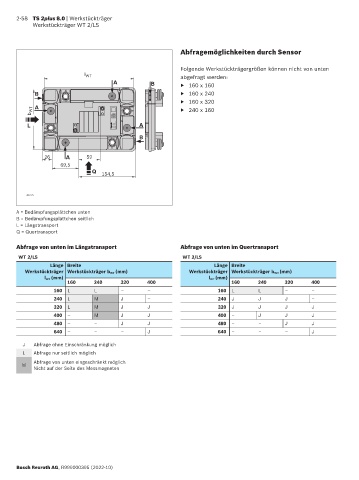

2-58 TS 2plus 8.0 | Werkstückträger
Werkstückträger WT 2/LS
Abfragemöglichkeiten durch Sensor
Folgende Werkstückträgergrößen können nicht von unten
l WT abgefragt werden:
A B ▶ 160 x 160
B ▶ 160 x 240
▶ 160 x 320
b WT A ▶ 240 x 160
L A
B
26 A 59
69,5
Q 154,5
40775
A = Bedämpfungsplättchen unten
B = Bedämpfungsplättchen seitlich
L = Längstransport
Q = Quertransport
Abfrage von unten im Längstransport Abfrage von unten im Quertransport
WT 2/LS WT 2/LS
Länge Breite Länge Breite
Werkstückträger Werkstückträger b WT (mm) Werkstückträger Werkstückträger b WT (mm)
l WT (mm) l WT (mm)
160 240 320 400 160 240 320 400
160 L L ‒ ‒ 160 L L ‒ ‒
240 L M J ‒ 240 J J J ‒
320 L M J J 320 J J J J
400 ‒ M J J 400 ‒ J J J
480 ‒ ‒ J J 480 ‒ ‒ J J
640 ‒ ‒ ‒ J 640 ‒ ‒ ‒ J
J Abfrage ohne Einschränkung möglich
L Abfrage nur seitlich möglich
Abfrage von unten eingeschränkt möglich
M
Nicht auf der Seite des Messmagneten
