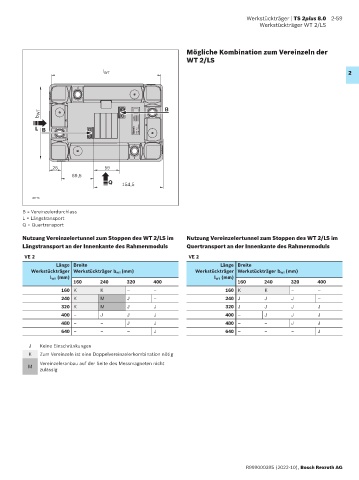

Werkstückträger | TS 2plus 8.0 2-59
Werkstückträger WT 2/LS
Mögliche Kombination zum Vereinzeln der
WT 2/LS
l WT 2
B
b WT
L B
26 59
69,5
Q 154,5
40776
B = Vereinzelerdurchlass
L = Längstransport
Q = Quertransport
Nutzung Vereinzelertunnel zum Stoppen des WT 2/LS im Nutzung Vereinzelertunnel zum Stoppen des WT 2/LS im
Längstransport an der Innenkante des Rahmenmoduls Quertransport an der Innenkante des Rahmenmoduls
VE 2 VE 2
Länge Breite Länge Breite
Werkstückträger Werkstückträger b WT (mm) Werkstückträger Werkstückträger b WT (mm)
l WT (mm) l WT (mm)
160 240 320 400 160 240 320 400
160 K K ‒ ‒ 160 K K ‒ ‒
240 K M J ‒ 240 J J J ‒
320 K M J J 320 J J J J
400 ‒ J J J 400 ‒ J J J
480 ‒ ‒ J J 480 ‒ ‒ J J
640 ‒ ‒ ‒ J 640 ‒ ‒ ‒ J
J Keine Einschränkungen
K Zum Vereinzeln ist eine Doppelvereinzelerkombination nötig
Vereinzeleranbau auf der Seite des Messmagneten nicht
M
zulässig
