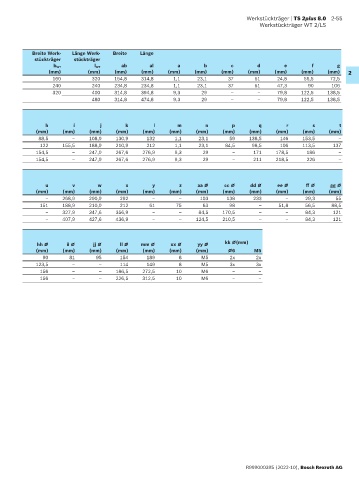

Werkstückträger | TS 2plus 8.0 2-55
Werkstückträger WT 2/LS

Breite Werk­ Länge Werk­ Breite Länge
stückträger stückträger
b WT l WT ab al a b c d e f g
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 2
160 320 154,8 314,8 1,1 23,1 37 51 24,8 56,5 72,5
240 240 234,8 234,8 1,1 23,1 37 51 47,3 90 106
320 400 314,8 394,8 9,3 29 ‒ ‒ 79,8 122,5 138,5
480 314,8 474,8 9,3 29 ‒ ‒ 79,8 122,5 138,5

h i j k l m n p q r s t
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
88,5 ‒ 108,9 130,9 132 1,1 23,1 59 138,5 146 153,5 ‒
122 155,5 188,9 210,9 212 1,1 23,1 84,5 98,5 106 113,5 137
154,5 ‒ 247,9 267,6 276,9 9,3 29 ‒ 171 178,5 186 ‒
154,5 ‒ 247,9 267,6 276,9 9,3 29 ‒ 211 218,5 226 ‒

u v w x y z aa ⌀ cc ⌀ dd ⌀ ee ⌀ ff ⌀ gg ⌀
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
‒ 268,9 290,9 292 ‒ ‒ 103 138 233 ‒ 29,3 55
151 188,9 210,9 212 61 75 63 98 ‒ 51,8 56,5 88,5
‒ 327,9 347,6 356,9 ‒ ‒ 84,5 170,5 ‒ ‒ 84,3 121
‒ 407,9 427,6 436,9 ‒ ‒ 124,5 210,5 ‒ ‒ 84,3 121

hh ⌀ ii ⌀ jj ⌀ ll ⌀ mm ⌀ xx ⌀ yy ⌀ kk ⌀(mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) ⌀6 M5
90 81 95 154 189 8 M5 2x 2x
123,5 ‒ ‒ 114 149 8 M5 3x 3x
156 ‒ ‒ 186,5 272,5 10 M6 ‒ ‒
156 ‒ ‒ 226,5 312,5 10 M6 ‒ ‒

R999000395 (2022-10), Bosch Rexroth AG
