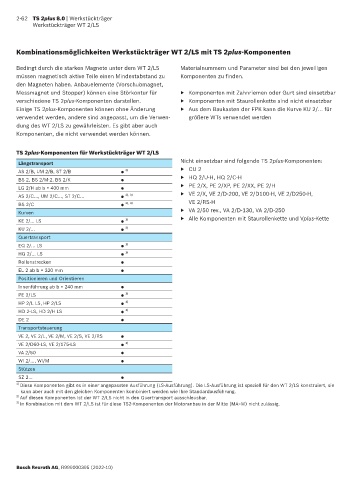

2-62 TS 2plus 8.0 | Werkstückträger
Werkstückträger WT 2/LS

Kombinationsmöglichkeiten Werkstückträger WT 2/LS mit TS 2plus-Komponenten

Bedingt durch die starken Magnete unter dem WT 2/LS Materialnummern und Parameter sind bei den jeweiligen
müssen magnetisch aktive Teile einen Mindestabstand zu Komponenten zu finden.
den Magneten haben. Anbauelemente (Vorschubmagnet,
Messmagnet und Stopper) können eine Störkontur für ▶ Komponenten mit Zahnriemen oder Gurt sind einsetzbar
verschiedene TS 2plus-Komponenten darstellen. ▶ Komponenten mit Staurollenkette sind nicht einsetzbar
Einige TS 2plus-Komponenten können ohne Änderung ▶ Aus dem Baukasten der FPK kann die Kurve KU 2/... für
verwendet werden, andere sind angepasst, um die Verwen- größere WTs verwendet werden
dung des WT 2/LS zu gewährleisten. Es gibt aber auch
Komponenten, die nicht verwendet werden können.

TS 2plus-Komponenten für Werkstückträger WT 2/LS
Längstransport Nicht einsetzbar sind folgende TS 2plus-Komponenten:
AS 2/B, UM 2/B, ST 2/B ● 3) ▶ CU 2
BS 2, BS 2/M-2, BS 2/K ● ▶ HQ 2/U-H, HQ 2/C-H
LG 2/H ab b = 400 mm ● ▶ PE 2/X, PE 2/XP, PE 2/XX, PE 2/H
AS 2/C..., UM 2/C..., ST 2/C... ● 2), 3) ▶ VE 2/X, VE 2/D-200, VE 2/D100-H, VE 2/D250-H,
BS 2/C ● 2), 3) VE 2/RS-H
Kurven ▶ VA 2/50 rev., VA 2/D-130, VA 2/D-250
KE 2/... LS ● 1) ▶ Alle Komponenten mit Staurollenkette und Vplus-Kette
KU 2/... ● 3)
Quertransport
EQ 2/... LS ● 1)
HQ 2/... LS ● 1)
Rollenstrecken ●
EL 2 ab b = 320 mm ●
Positionieren und Orientieren
Innenführung ab b = 240 mm ●
PE 2/LS ● 1)
HP 2/L LS, HP 2/LS ● 1)
HD 2-LS, HD 2/H LS ● 1)
DE 2 ●
Transportsteuerung
VE 2, VE 2/L, VE 2/M, VE 2/S, VE 2/RS ●
VE 2/D60-LS, VE 2/175-LS ● 1)
VA 2/50 ●
WI 2/..., WI/M ●
Stützen
SZ 2... ●
1) Diese Komponenten gibt es in einer angepassten Ausführung (LS-Ausführung). Die LS-Ausführung ist speziell für den WT 2/LS konstruiert, sie
kann aber auch mit den gleichen Komponenten kombiniert werden wie Ihre Standardausführung.
2) Auf diesen Komponenten ist der WT 2/LS nicht in den Quertransport ausschleusbar.
3) In Kombination mit dem WT 2/LS ist für diese TS2-Komponenten der Motoranbau in der Mitte (MA=M) nicht zulässig.

Bosch Rexroth AG, R999000395 (2022-10)
