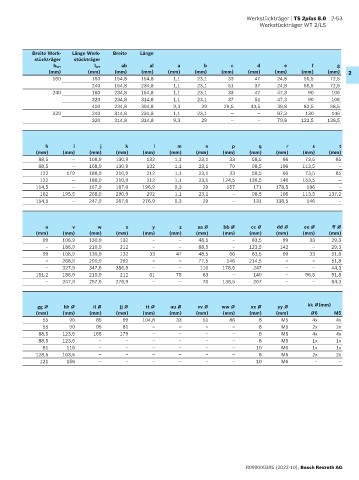

Werkstückträger | TS 2plus 8.0 2-53
Werkstückträger WT 2/LS

Breite Werk­ Länge Werk­ Breite Länge
stückträger stückträger
b WT l WT ab al a b c d e f g
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) 2
160 160 154,8 154,8 1,1 23,1 33 47 24,8 56,5 72,5
240 154,8 234,8 1,1 23,1 51 37 24,8 56,5 72,5
240 160 234,8 154,8 1,1 23,1 33 47 47,3 90 106
320 234,8 314,8 1,1 23,1 37 51 47,3 90 106
400 234,8 394,8 9,3 29 29,5 43,5 39,8 82,5 98,5
320 240 314,8 234,8 1,1 23,1 ‒ ‒ 87,3 130 146
320 314,8 314,8 9,3 29 ‒ ‒ 79,8 122,5 138,5

h i j k l m n p q r s t
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
88,5 ‒ 108,9 130,9 132 1,1 23,1 33 58,5 66 73,5 85
88,5 ‒ 108,9 130,9 132 1,1 23,1 70 98,5 106 113,5 ‒
122 179 188,9 210,9 212 1,1 23,1 33 58,5 66 73,5 85
122 ‒ 188,9 210,9 212 1,1 23,1 124,5 138,5 146 153,5 ‒
114,5 ‒ 167,9 187,6 196,9 9,3 29 157 171 178,5 186 ‒
162 195,5 268,9 290,9 292 1,1 23,1 ‒ 98,5 106 113,5 137,2
154,5 ‒ 247,9 267,6 276,9 9,3 29 ‒ 131 138,5 146 ‒

u v w x y z aa ⌀ bb ⌀ cc ⌀ dd ⌀ ee ⌀ ff ⌀
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
99 108,9 130,9 132 ‒ ‒ 48,5 ‒ 83,5 99 33 29,3
‒ 188,9 210,9 212 ‒ ‒ 88,5 ‒ 123,5 142 ‒ 29,3
99 108,9 130,9 132 33 47 48,5 66 83,5 99 33 51,8
‒ 268,9 290,9 292 ‒ ‒ 77,5 146 214,5 ‒ ‒ 51,8
‒ 327,9 347,6 356,9 ‒ ‒ 110 178,5 247 ‒ ‒ 44,3
151,2 188,9 210,9 212 61 75 63 ‒ 149 ‒ 96,5 91,8
‒ 247,9 267,6 276,9 ‒ ‒ 70 138,5 207 ‒ ‒ 84,3

gg ⌀ hh ⌀ ii ⌀ jj ⌀ tt ⌀ uu ⌀ vv ⌀ ww ⌀ xx ⌀ yy ⌀ kk ⌀(mm)
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) ⌀6 M5
55 90 85 99 104,8 33 51 86 8 M5 4x 4x
55 90 95 81 ‒ ‒ ‒ ‒ 8 M5 2x 2x
88,5 123,5 165 179 ‒ ‒ ‒ ‒ 8 M5 4x 4x
88,5 123,5 ‒ ‒ ‒ ‒ ‒ ‒ 8 M5 1x 1x
81 116 ‒ ‒ ‒ ‒ ‒ ‒ 10 M6 1x 1x
128,5 163,5 ‒ ‒ ‒ ‒ ‒ ‒ 8 M5 2x 2x
121 156 ‒ ‒ ‒ ‒ ‒ ‒ 10 M6 ‒ ‒

R999000395 (2022-10), Bosch Rexroth AG
