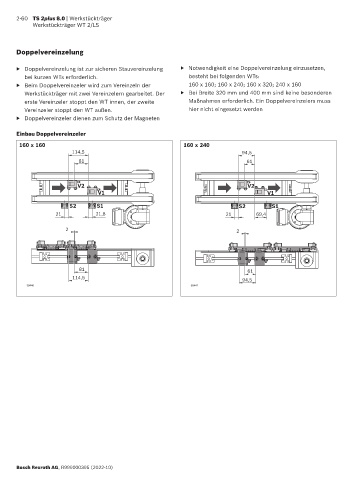

2-60 TS 2plus 8.0 | Werkstückträger
Werkstückträger WT 2/LS
Doppelvereinzelung
▶ Doppelvereinzelung ist zur sicheren Stauvereinzelung ▶ Notwendigkeit eine Doppelvereinzelung einzusetzen,
bei kurzen WTs erforderlich. besteht bei folgenden WTs:
▶ Beim Doppelvereinzeler wird zum Vereinzeln der 160 x 160; 160 x 240; 160 x 320; 240 x 160
Werkstückträger mit zwei Vereinzelern gearbeitet. Der ▶ Bei Breite 320 mm und 400 mm sind keine besonderen
erste Vereinzeler stoppt den WT innen, der zweite Maßnahmen erforderlich. Ein Doppelvereinzelers muss
Vereinzeler stoppt den WT außen. hier nicht eingesetzt werden
▶ Doppelvereinzeler dienen zum Schutz der Magneten
Einbau Doppelvereinzeler
160 x 160 160 x 240
114,5 94,5
81 61
V2 V2
V1 V1
S2 S1 S2 S1
21 21,8 21 69,4
2 2
81 61
114,5 94,5
38446 38447
