Werkstückträger | TS 2plus 8.0 2-51

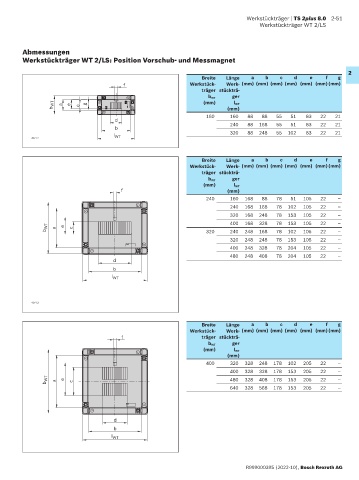

Werkstückträger WT 2/LS

Abmessungen
Werkstückträger WT 2/LS: Position Vorschub- und Messmagnet

2
Breite Länge a b c d e f g
f Werkstück­ Werk­ (mm) (mm) (mm) (mm) (mm) (mm) (mm)
träger stückträ­
b WT ger
b WT a e c g (mm) (mm)
l WT
160 160 88 88 55 51 83 22 21
d
240 88 168 55 51 83 22 21
b
l WT 320 88 248 55 102 83 22 21
40772

Breite Länge a b c d e f g
Werkstück­ Werk­ (mm) (mm) (mm) (mm) (mm) (mm) (mm)
träger stückträ­
ger
b WT
(mm) l WT
f (mm)
240 160 168 88 78 51 105 22 ‒
240 168 168 78 102 105 22 ‒
320 168 248 78 153 105 22 ‒
400 168 328 78 153 105 22 ‒
b WT a e c 320 240 248 168 78 102 105 22 ‒
320 248 248 78 153 105 22 ‒
400 248 328 78 204 105 22 ‒
480 248 408 78 204 105 22 ‒
d
b
l WT

40773

Breite Länge a b c d e f g
Werkstück­ Werk­ (mm) (mm) (mm) (mm) (mm) (mm) (mm)
f träger stückträ­
ger
b WT
(mm) l WT
(mm)
400 320 328 248 178 102 205 22 ‒
400 328 328 178 153 205 22 ‒
b WT a e c 480 328 408 178 153 205 22 ‒
640 328 568 178 153 205 22 ‒

d
b
l WT

40774
R999000395 (2022-10), Bosch Rexroth AG
