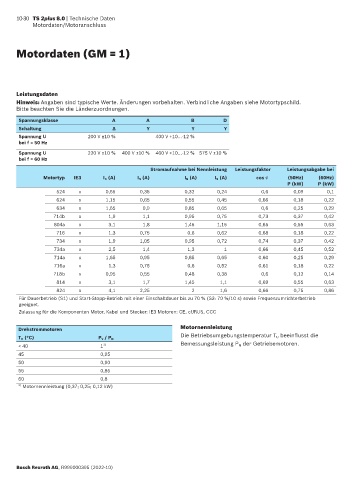

10-30 TS 2plus 8.0 | Technische Daten
Motordaten/Motoranschluss

Motordaten (GM = 1)

Leistungsdaten
Hinweis: Angaben sind typische Werte. Änderungen vorbehalten. Verbindliche Angaben siehe Motortypschild.
Bitte beachten Sie die Länderzuordnungen.
Spannungsklasse A A B D
Schaltung ∆ Y Y Y
Spannung U 200 V ±10 % 400 V +10...-12 %
bei f = 50 Hz
Spannung U 220 V ±10 % 400 V ±10 % 460 V +10...-12 % 575 V ±10 %
bei f = 60 Hz
Stromaufnahme bei Nennleistung Leistungsfaktor Leistungsabgabe bei
Motortyp IE3 I N (A) I N (A) I N (A) I N (A) cos ϕ (50Hz) (60Hz)
P (kW) P (kW)
524 x 0,65 0,35 0,32 0,24 0,6 0,09 0,1
624 x 1,15 0,65 0,55 0,45 0,66 0,18 0,22
634 x 1,65 0,9 0,85 0,65 0,6 0,25 0,29
714b x 1,9 1,1 0,95 0,75 0,73 0,37 0,42
804a x 3,1 1,8 1,45 1,15 0,65 0,55 0,63
716 x 1,3 0,75 0,6 0,62 0,68 0,18 0,22
734 x 1,9 1,05 0,95 0,72 0,74 0,37 0,42
734a x 2,5 1,4 1,3 1 0,66 0,45 0,52
714a x 1,65 0,95 0,85 0,65 0,60 0,25 0,29
716a x 1,3 0,75 0,6 0,52 0,61 0,18 0,22
718b x 0,95 0,55 0,48 0,38 0,6 0,12 0,14
814 x 3,1 1,7 1,45 1,1 0,69 0,55 0,63
824 x 4,1 2,25 2 1,6 0,66 0,75 0,86
Für Dauerbetrieb (S1) und Start-Stopp-Betrieb mit einer Einschaltdauer bis zu 70 % (S3: 70 %/10 s) sowie Frequenzumrichterbetrieb
geeignet.
Zulassung für die Komponenten Motor, Kabel und Stecker: IE3 Motoren: CE, cURUS, CCC

Drehstrommotoren Motornennleistung
T U (°C) P V / P N Die Betriebsumgebungstemperatur T U beeinflusst die
< 40 1 1) Bemessungsleistung P N der Getriebemotoren.
45 0,95
50 0,90
55 0,85
60 0,8
1) Motornennleistung (0,37; 0,25; 0,12 kW)

Bosch Rexroth AG, R999000395 (2022-10)
