Technische Daten | TS 2plus 8.0 10-31

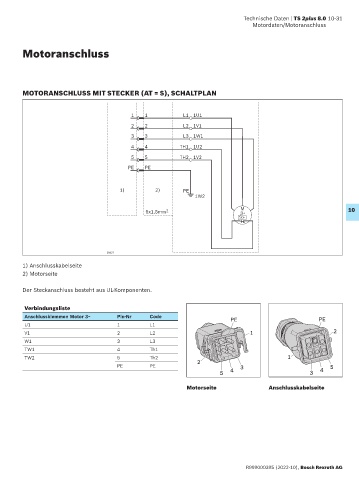

Motordaten/Motoranschluss

Motoranschluss

MOTORANSCHLUSS MIT STECKER (AT = S), SCHALTPLAN

1 1 L1 1U1
2 2 L2 1V1
3 3 L3 1W1

4 4 TH1 1U2
5 5 TH2 1V2
PE PE

1) 2) PE
1W2
M 10
6x1,5mm 2 3~
>

26827
1) Anschlusskabelseite
2) Motorseite

Der Steckanschluss besteht aus UL-Komponenten.

Verbindungsliste
Anschlussklemmen Motor 3~ Pin-Nr Code PE PE
U1 1 L1
V1 2 L2 1 2
W1 3 L3
TW1 4 Th1
TW2 5 Th2 1
PE PE 2 3 5
5 4 3 4
29430 29429
Motorseite Anschlusskabelseite

R999000395 (2022-10), Bosch Rexroth AG
