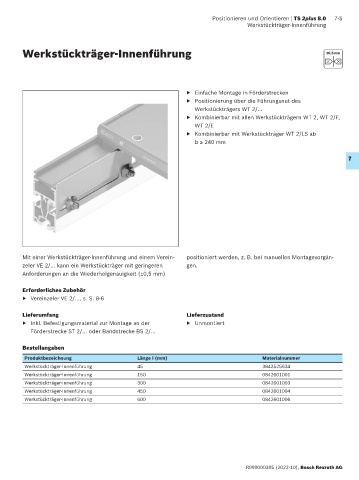

Positionieren und Orientieren | TS 2plus 8.0 7-5
Werkstückträger-Innenführung

Werkstückträger-Innenführung ±0,5mm

▶ Einfache Montage in Förderstrecken
▶ Positionierung über die Führungsnut des
Werkstückträgers WT 2/…
▶ Kombinierbar mit allen Werkstückträgern WT 2, WT 2/F,
WT 2/E
▶ Kombinierbar mit Werkstückträger WT 2/LS ab
b ≥ 240 mm

7

Mit einer Werkstückträger-Innenführung und einem Verein- positioniert werden, z. B. bei manuellen Montagevorgän-
zeler VE 2/… kann ein Werkstückträger mit geringeren gen.
Anforderungen an die Wiederholgenauigkeit (±0,5 mm)

Erforderliches Zubehör
▶ Vereinzeler VE 2/..., s. S. 8-6

Lieferumfang Lieferzustand
▶ Inkl. Befestigungsmaterial zur Montage an der ▶ Unmontiert
Förderstrecke ST 2/… oder Bandstrecke BS 2/…

Bestellangaben
Produktbezeichnung Länge l (mm) Materialnummer
Werkstückträger-Innenführung 45 3842525634
Werkstückträger-Innenführung 150 0842601001
Werkstückträger-Innenführung 300 0842601003
Werkstückträger-Innenführung 450 0842601004
Werkstückträger-Innenführung 600 0842601006

R999000395 (2022-10), Bosch Rexroth AG
