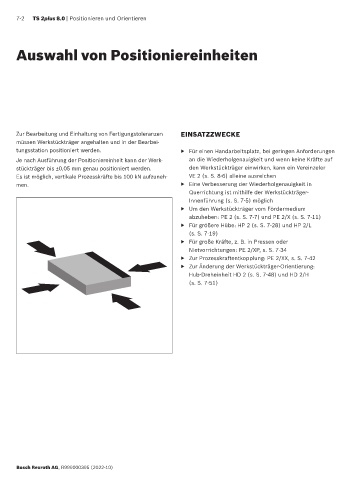

7-2 TS 2plus 8.0 | Positionieren und Orientieren

Auswahl von Positioniereinheiten

Zur Bearbeitung und Einhaltung von Fertigungstoleranzen EINSATZZWECKE
müssen Werkstückträger angehalten und in der Bearbei-
tungsstation positioniert werden. ▶ Für einen Handarbeitsplatz, bei geringen Anforderungen
Je nach Ausführung der Positioniereinheit kann der Werk- an die Wiederholgenauigkeit und wenn keine Kräfte auf
stückträger bis ±0,05 mm genau positioniert werden. den Werkstückträger einwirken, kann ein Vereinzeler
Es ist möglich, vertikale Prozesskräfte bis 100 kN aufzuneh- VE 2 (s. S. 8-6) alleine ausreichen
men. ▶ Eine Verbesserung der Wiederholgenauigkeit in
Querrichtung ist mithilfe der Werkstückträger-
Innenführung (s. S. 7-5) möglich
▶ Um den Werkstückträger vom Fördermedium
abzuheben: PE 2 (s. S. 7-7) und PE 2/X (s. S. 7-11)
▶ Für größere Hübe: HP 2 (s. S. 7-28) und HP 2/L
(s. S. 7-19)
▶ Für große Kräfte, z. B. in Pressen oder
Nietvorrichtungen: PE 2/XP, s. S. 7-34
▶ Zur Prozesskraftentkopplung: PE 2/XX, s. S. 7-42
▶ Zur Änderung der Werkstückträger-Orientierung:
Hub-Dreheinheit HD 2 (s. S. 7-48) und HD 2/H
(s. S. 7-51)
