5-86 TS 2plus 8.0 | Quertransport
Lift EL 2

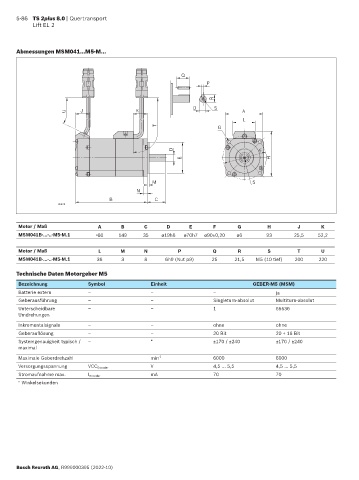

Abmessungen MSM041...M5-M...
Q
P
R
D S
U J K A
L
T G
D F
E H
M S
N
B C
35428
Motor / Maß A B C D E F G H J K
MSM041B-...-..-M5-M.1 80 149 35 ø19h6 ø70h7 ø90±0,20 ø6 93 25,5 52,2
Motor / Maß L M N P Q R S T U
MSM041B-...-..-M5-M.1 36 3 8 6h9 (Nut p9) 25 21,5 M5 (10 tief) 200 220
Technische Daten Motorgeber M5
Bezeichnung Symbol Einheit GEBER-M5 (MSM)
Batterie extern – – – ja
Geberausführung – – Singleturn-absolut Multiturn-absolut
Unterscheidbare – – 1 65536
Umdrehungen
Inkrementalsignale – – ohne ohne
Geberauflösung – – 20 Bit 20 + 16 Bit
Systemgenauigkeit typisch / – " ±170 / ±240 ±170 / ±240
maximal
Maximale Geberdrehzahl min -1 6000 6000
Versorgungsspannung VCC Encoder V 4,5 … 5,5 4,5 … 5,5
Stromaufnahme max. I Encoder mA 70 70
" Winkelsekunden
