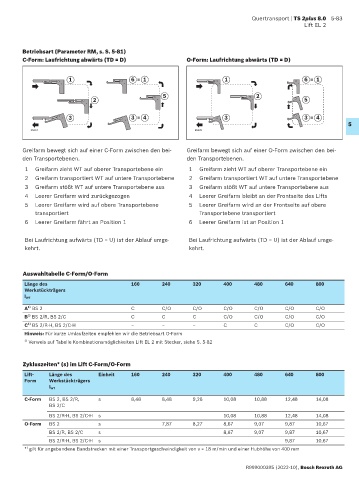

Quertransport | TS 2plus 8.0 5-83
Lift EL 2

Betriebsart (Parameter RM, s. S. 5-81)
C-Form: Laufrichtung abwärts (TD = D) O-Form: Laufrichtung abwärts (TD = D)

1 6 = 1 1 6 = 1

5 2
2 5

3 3 = 4 3 3 = 4
5
35624 35625

Greifarm bewegt sich auf einer C-Form zwischen den bei- Greifarm bewegt sich auf einer O-Form zwischen den bei-
den Transportebenen. den Transportebenen.
1 Greifarm zieht WT auf oberer Transportebene ein 1 Greifarm zieht WT auf oberer Transportebene ein
2 Greifarm transportiert WT auf untere Transportebene 2 Greifarm transportiert WT auf untere Transportebene
3 Greifarm stößt WT auf untere Transportebene aus 3 Greifarm stößt WT auf untere Transportebene aus
4 Leerer Greifarm wird zurückgezogen 4 Leerer Greifarm bleibt an der Frontseite des Lifts
5 Leerer Greifarm wird auf obere Transportebene 5 Leerer Greifarm wird an der Frontseite auf obere
transportiert Transportebene transportiert
6 Leerer Greifarm fährt an Position 1 6 Leerer Greifarm ist an Position 1

Bei Laufrichtung aufwärts (TD = U) ist der Ablauf umge- Bei Laufrichtung aufwärts (TD = U) ist der Ablauf umge-
kehrt. kehrt.

Auswahltabelle C-Form/O-Form
Länge des 160 240 320 400 480 640 800
Werkstück trägers
l WT
1)
A BS 2 C C/O C/O C/O C/O C/O C/O
1)
B BS 2/R, BS 2/C C C C C/O C/O C/O C/O
C BS 2/R-H, BS 2/C-H – – – C C C/O C/O
1)
Hinweis: Für kurze Umlaufzeiten empfehlen wir die Betriebsart O-Form
1) Verweis auf Tabelle Kombinationsmöglichkeiten Lift EL 2 mit Stecker, siehe S. 5-82

Zykluszeiten* (s) im Lift C-Form/O-Form

Lift- Länge des Einheit 160 240 320 400 480 640 800
Form Werkstück trägers
l WT
C-Form BS 2, BS 2/R, s 8,48 8,48 9,28 10,08 10,88 12,48 14,08
BS 2/C
BS 2/R-H, BS 2/C-H s 10,08 10,88 12,48 14,08
O-Form BS 2 s 7,87 8,27 8,67 9,07 9,87 10,67
BS 2/R, BS 2/C s 8,67 9,07 9,87 10,67
BS 2/R-H, BS 2/C-H s 9,87 10,67
)
* gilt für angebundene Bandstrecken mit einer Transportgeschwindigkeit von v = 18 m/min und einer Hubhöhe von 400 mm

R999000395 (2022-10), Bosch Rexroth AG
