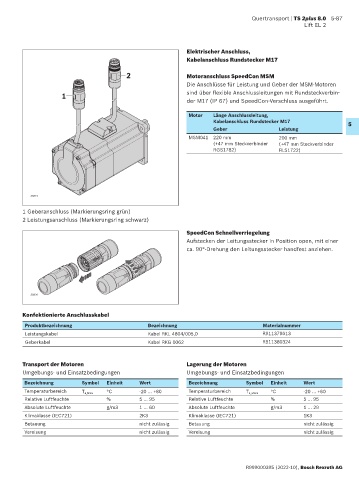

Quertransport | TS 2plus 8.0 5-87
Lift EL 2

Elektrischer Anschluss,
Kabelanschluss Rundstecker M17
2 Motoranschluss SpeedCon MSM

Die Anschlüsse für Leistung und Geber der MSM-Motoren
1 sind über flexible Anschlussleitungen mit Rundsteckverbin-
der M17 (IP 67) und SpeedCon-Verschluss ausgeführt.

Motor Länge Anschlussleitung,
Kabelanschluss Rundstecker M17 5
Geber Leistung
MSM041 220 mm 200 mm
(+47 mm Steckverbinder (+47 mm Steckverbinder
RGS1782) RLS1722)

35619

1 Geberanschluss (Markierungsring grün)
2 Leistungsanschluss (Markierungsring schwarz)
SpeedCon Schnellverriegelung
Aufstecken der Leitungsstecker in Position open, mit einer
ca. 90°-Drehung den Leitungsstecker handfest anziehen.

35620

Konfektionierte Anschlusskabel
Produktbezeichnung Bezeichnung Materialnummer
Leistungskabel Kabel RKL 4804/005,0 R911379613
Geberkabel Kabel RKG 0062 R911380324

Transport der Motoren Lagerung der Motoren
Umgebungs- und Einsatzbedingungen Umgebungs- und Einsatzbedingungen
Bezeichnung Symbol Einheit Wert Bezeichnung Symbol Einheit Wert
Temperaturbereich T a_tran °C -20 … +80 Temperaturbereich T a_store °C -20 … +60
Relative Luftfeuchte % 5 … 95 Relative Luftfeuchte % 5 … 95
Absolute Luftfeuchte g/m3 1 … 60 Absolute Luftfeuchte g/m3 1 … 29
Klimaklasse (IEC721) 2K3 Klimaklasse (IEC721) 1K3
Betauung nicht zulässig Betauung nicht zulässig
Vereisung nicht zulässig Vereisung nicht zulässig

R999000395 (2022-10), Bosch Rexroth AG
