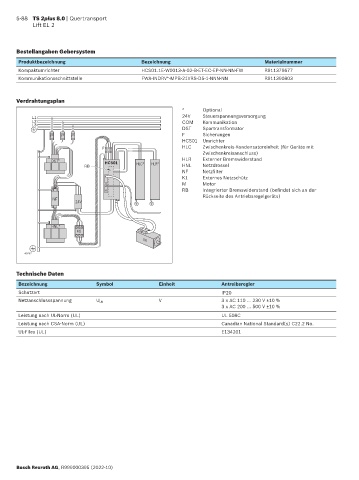

5-88 TS 2plus 8.0 | Quertransport
Lift EL 2

Bestellangaben Gebersystem
Produktbezeichnung Bezeichnung Materialnummer
Kompaktumrichter HCS01.1E-W0013-A-02-B-ET-EC-EP-NN-NN-FW R911379677
Kommunikationsschnittstelle FWA-INDRV*-MPB-21VRS-D5-1-NNN-NN R911390803

Verdrahtungsplan
* Optional
L1 24V Steuerspannungsversorgung
L2 COM Kommunikation
L3
DST Spartransformator
F* F* F* F Sicherungen
HCS01 Umrichter
F HLC Zwischenkreis-Kondensatoreinheit (für Geräte mit
Zwischenkreisanschluss)
HLR Externer Bremswiderstand
DST* HCS01
RB HLC* HLR* HNL Netzdrossel
NF Netzfilter
K1 Externes Netzschütz
M Motor
RB Integrierter Bremswiderstand (befindet sich an der
Rückseite des Antriebsregelgeräts)
NF
24V

HNL*
HNL*
K1
M

40797

Technische Daten
Bezeichnung Symbol Einheit Antreibsregler
Schutzart IP20
Netzanschlussspannung U LN V 3 x AC 110 ... 230 V ±10 %
3 x AC 200 ... 500 V ±10 %
Leistung nach UL-Norm (UL) UL 508C
Leistung nach CSA-Norm (UL) Canadian National Standard(s) C22.2 No.
UL-Files (UL) E134201
