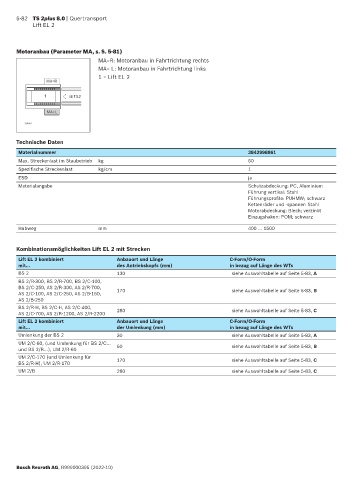

Page 424 - TS2plus_8

5-82 TS 2plus 8.0 | Quertransport
Lift EL 2

Motoranbau (Parameter MA, s. S. 5-81)
MA=R: Motoranbau in Fahrtrichtung rechts
MA= L: Motoranbau in Fahrtrichtung links
1 = Lift EL 2
MA=R

1 TS2

MA=L

39567

Technische Daten

Materialnummer 3842998861
Max. Streckenlast im Staubetrieb kg 60
Spezifische Streckenlast kg/cm 1
ESD ja
Materialangabe Schutzabdeckung: PC, Aluminium
Führung vertikal: Stahl
Führungsprofile: PUHMW; schwarz
Kettenräder und -spanner: Stahl
Motorabdeckung: Blech; verzinkt
Einzugshaken: POM; schwarz
Hubweg mm 400 ... 1500

Kombinationsmöglichkeiten Lift EL 2 mit Strecken
Lift EL 2 kombiniert Anbauort und Länge C-Form/O-Form
mit... des Antriebskopfs (mm) in bezug auf Länge des WTs
BS 2 130 siehe Auswahltabelle auf Seite 5-83, A
BS 2/R-300, BS 2/R-700, BS 2/C-100,
BS 2/C-250, AS 2/R-300, AS 2/R-700, 170 siehe Auswahltabelle auf Seite 5-83, B
AS 2/C-100, AS 2/C-250, AS 2/B-150,
AS 2/B-250
BS 2/R-H, BS 2/C-H, AS 2/C-400, 280 siehe Auswahltabelle auf Seite 5-83, C
AS 2/C-700, AS 2/R-1200, AS 2/R-2200
Lift EL 2 kombiniert Anbauort und Länge C-Form/O-Form
mit... der Umlenkung (mm) in bezug auf Länge des WTs
Umlenkung der BS 2 30 siehe Auswahltabelle auf Seite 5-83, A
UM 2/C-60, (und Umlenkung für BS 2/C... 60 siehe Auswahltabelle auf Seite 5-83, B
und BS 2/R...), UM 2/R-60
UM 2/C-170 (und Umlenkung für 170 siehe Auswahltabelle auf Seite 5-83, C
BS 2/R-H), UM 2/R-170
UM 2/B 280 siehe Auswahltabelle auf Seite 5-83, C

Bosch Rexroth AG, R999000395 (2022-10)
