5-90 TS 2plus 8.0 | Quertransport
Lift EL 2

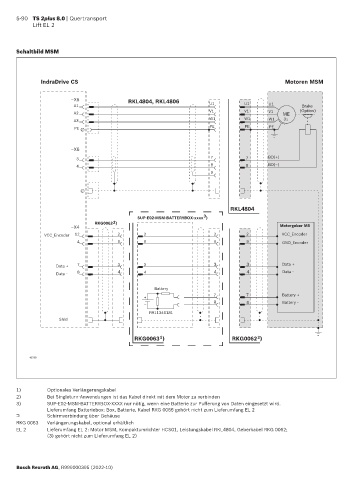

Schaltbild MSM

IndraDrive CS Motoren MSM

–X5 RKL4804, RKL4806
A1 U1 U1 U1 Brake
V1 V1 V1 (Option)
A2 ME
A3 W1 W1 W1 3~
PE PE PE PE

–X6
3 7 7 BD(+)
4 8 8 BD(–)
9

RKL4804
3
SUP-E02-MSM-BATTERYBOX-xxxx )
RKG0062 2 )
–X4 Motorgeber M5
VCC_Encoder 12 2 2 2 2 VCC_Encoder
4 9 9 9 9 GND_Encoder

Data + 7 3 3 3 3 Data +
Data - 8 4 4 4 4 Data -

Battery
7 7 Battery +
+
8 8 Battery -
–
R911346181
Shld

2
1
RKG0063 ) RKG0062 )

40799

1) Optionales Verlängerungskabel
2) Bei Singleturn-Anwendungen ist das Kabel direkt mit dem Motor zu verbinden
3) SUP-E02-MSM-BATTERYBOX-XXXX nur nötig, wenn eine Batterie zur Pufferung von Daten eingesetzt wird.
Lieferumfang Batteriebox: Box, Batterie, Kabel RKG 0065 gehört nicht zum Lieferumfang EL 2
⊐ Schirmverbindung über Gehäuse
RKG 0063 Verlängerungskabel, optional erhältlich
EL 2 Lieferumfang EL 2: Motor MSM, Kompaktumrichter HCS01, Leistungskabel RKL4804, Geberkabel RKG 0062;
(3) gehört nicht zum LIeferumfang EL 2)
