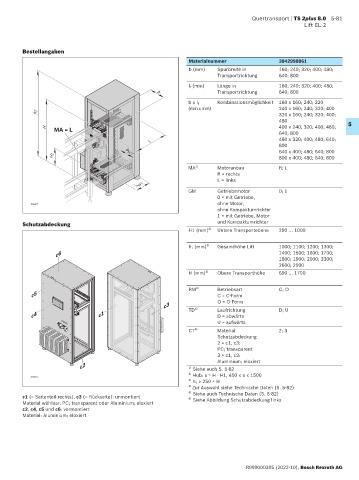

Quertransport | TS 2plus 8.0 5-81
Lift EL 2

Bestellangaben
Materialnummer 3842998861
b (mm) Spurbreite in 160; 240; 320; 400; 480;
Transportrichtung 640; 800
l T (mm) Länge in 160; 240; 320; 400; 480;
Transportrichtung 640; 800
b
Kombinations möglichkeit 160 x 160; 240; 320
b x l T
(mm x mm) 240 x 160; 240; 320; 400
h T 320 x 160; 240; 320; 400;
480
H MA = L 400 x 240; 320; 400; 480; 5
640; 800
480 x 320; 400; 480; 640;
l
800
640 x 400; 480; 640; 800
H 1 800 x 400; 480; 640; 800
b WT
MA 1) Motoranbau R; L
R = rechts
L = links
l WT
GM Getriebemotor 0; 1
0 = mit Getriebe,
35607 ohne Motor,
ohne Kompaktumrichter
1 = mit Getriebe, Motor
Schutzabdeckung und Kompaktumrichter
H1 (mm) 2) Untere Transportebene 290 ... 1000

h T (mm) 3) Gesamthöhe Lift 1000; 1100; 1200; 1300;
c6 1400; 1500; 1600; 1700;
1800; 1900; 2000; 2300;
2600; 2900
H (mm) 2) Obere Transporthöhe 690 ... 1790

RM 4) Betriebsart C; O
c5 C = C-Form
c3 TD 5) O = O-Form D; U
Laufrichtung
c4 c1 D = abwärts
U = aufwärts
CT 6) Material 2; 3
Schutzabdeckung
2 = c1, c3:
PC; transparent
3 = c1, c3:
Aluminium; eloxiert
c2 1) Siehe auch S. 5-82
2) Hub: s = H - H1, 400 ≤ s ≤ 1500
35610
3) h T ≥ 250 + H
4) Zur Auswahl siehe Technische Daten (S. 5-82)
5) Siehe auch Technische Daten (S. 5-82)
c1 (= Seitenteil rechts), c3 (= Rückseite): unmontiert 6)
Material wählbar: PC; transparent oder Aluminium; eloxiert Siehe Abbildung Schutzabdeckung links
c2, c4, c5 und c6: vormontiert
Material: Aluminium; eloxiert
