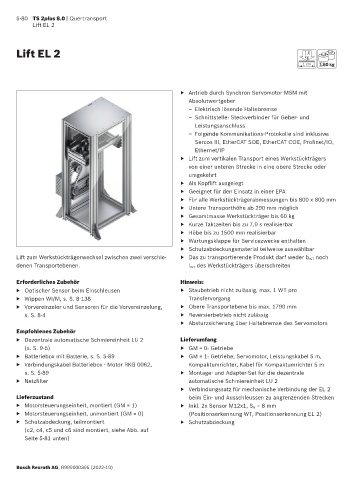

5-80 TS 2plus 8.0 | Quertransport
Lift EL 2

Lift EL 2 1,0
kg
1 cm 60 kg

▶ Antrieb durch Synchron-Servomotor MSM mit
Absolutwertgeber
– Elektrisch lösende Haltebremse
– Schnittstelle: Steckverbinder für Geber- und
Leistungsanschluss
– Folgende Kommunikations-Protokolle sind inklusive:
Sercos III, EtherCAT SOE, EtherCAT COE, Profinet/IO,
Ethernet/IP
▶ Lift zum vertikalen Transport eines Werkstückträgers
von einer unteren Strecke in eine obere Strecke oder
umgekehrt
▶ Als Kopflift ausgelegt
▶ Geeignet für den Einsatz in einer EPA
▶ Für alle Werkstückträgerabmessungen bis 800 x 800 mm
▶ Untere Transporthöhe ab 290 mm möglich
▶ Gesamtmasse Werkstückträger bis 60 kg
▶ Kurze Taktzeiten bis zu 7,9 s realisierbar
▶ Hübe bis zu 1500 mm realisierbar
▶ Wartungsklappe für Servicezwecke enthalten
▶ Schutzabdeckungsmaterial teilweise auswählbar
Lift zum Werkstückträgerwechsel zwischen zwei verschie- ▶ Das zu transportierende Produkt darf weder b WT noch
denen Transportebenen. l WT des Werkstückträgers überschreiten

Erforderliches Zubehör Hinweis:
▶ Optischer Sensor beim Einschleusen ▶ Staubetrieb nicht zulässig, max. 1 WT pro
▶ Wippen WI/M, s. S. 8-138 Transfervorgang
▶ Vorvereinzeler und Sensoren für die Vorvereinzelung, ▶ Obere Transportebene bis max. 1790 mm
s. S. 8-4 ▶ Reversierbetrieb nicht zulässig
▶ Absturzsicherung über Haltebremse des Servomotors
Empfohlenes Zubehör
▶ Dezentrale automatische Schmiereinheit LU 2 Lieferumfang
(s. S. 9-5) ▶ GM = 0: Getriebe
▶ Batteriebox mit Batterie, s. S. 5-89 ▶ GM = 1: Getriebe, Servomotor, Leistungskabel 5 m,
▶ Verbindungskabel Batteriebox - Motor RKG 0062, Kompaktumrichter, Kabel für Kompaktumrichter 5 m
s. S. 5-89 ▶ Montage- und Adapter-Set für die dezentrale
▶ Netzfilter automatische Schmiereinheit LU 2
▶ Verbindungssatz für mechanische Verbindung der EL 2
Lieferzustand beim Ein- und Ausschleussen zu angrenzenden Strecken
▶ Motorsteuerungseinheit, montiert (GM = 1) ▶ Inkl. 2x Sensor M12x1, S N = 8 mm
▶ Motorsteuerungseinheit, unmontiert (GM = 0) (Positionserkennung WT, Positionserkennung EL 2)
▶ Schutzabdeckung, teilmontiert ▶ Schutzabdeckung
(c2, c4, c5 und c6 sind montiert, siehe Abb. auf
Seite 5-81 unten)
