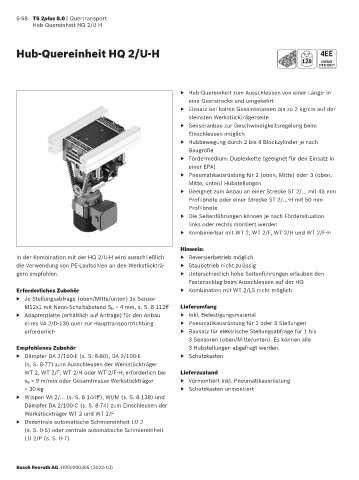

5-58 TS 2plus 8.0 | Quertransport
Hub-Quereinheit HQ 2/U-H

Hub-Quereinheit HQ 2/U-H

128

▶ Hub-Quereinheit zum Ausschleusen von einer Längs- in
eine Querstrecke und umgekehrt
▶ Einsatz bei hohen Gesamtmassen bis zu 2 kg/cm auf der
kleinsten Werkstückträgerseite
▶ Sensoranbau zur Geschwindigkeitsregelung beim
Einschleusen möglich
▶ Hubbewegung durch 2 bis 4 Blockzylinder je nach
Baugröße
▶ Fördermedium: Duplexkette (geeignet für den Einsatz in
einer EPA)
▶ Pneumatikausrüstung für 2 (oben, Mitte) oder 3 (oben,
Mitte, unten) Hubstellungen
▶ Geeignet zum Anbau an einer Strecke ST 2/… mit 45 mm
Profilbreite oder einer Strecke ST 2/…-H mit 50 mm
Profilbreite
▶ Die Seitenführungen können je nach Fördersituation
links oder rechts montiert werden
▶ Kombinierbar mit WT 2, WT 2/F, WT 2/H und WT 2/F-H

Hinweis:
In der Kombination mit der HQ 2/U-H wird ausschließlich ▶ Reversierbetrieb möglich
die Verwendung von PE-Laufsohlen an den Werkstückträ- ▶ Staubetrieb nicht zulässig
gern empfohlen. ▶ Unterschiedlich hohe Seitenführungen erlauben den
Festanschlag beim Ausschleusen auf der HQ
Erforderliches Zubehör ▶ Kombination mit WT 2/LS nicht möglich
▶ Je Stellungsabfrage (oben/Mitte/unten) 1x Sensor
M12x1 mit Nenn-Schaltabstand S N = 4 mm, s. S. 8-112ff Lieferumfang
▶ Adapterplatte (erhältlich auf Anfrage) für den Anbau ▶ Inkl. Befestigungsmaterial
eines VA 2/D-130 quer zur Hauptransportrichtung ▶ Pneumatikausrüstung für 2 oder 3 Stellungen
erforderlich ▶ Bausatz für elektrische Stellungsabfrage für 1 bis
3 Sensoren (oben/Mitte/unten). Es können alle
Empfohlenes Zubehör 3 Hubstellungen abgefragt werden.
▶ Dämpfer DA 2/150-E (s. S. 8-80), DA 2/100-E ▶ Schutzkasten
(s. S. 8-77) zum Ausschleusen der Werkstückträger
WT 2, WT 2/F, WT 2/H oder WT 2/F-H; erforderlich bei Lieferzustand
v N > 9 m/min oder Gesamtmasse Werkstückträger ▶ Vormontiert inkl. Pneumatikausrüstung
> 30 kg ▶ Schutzkasten unmontiert
▶ Wippen WI 2/... (s. S. 8-144ff), WI/M (s. S. 8-138) und
Dämpfer DA 2/100-C (s. S. 8-74) zum Einschleusen der
Werkstückträger WT 2 und WT 2/F
▶ Dezentrale automatische Schmiereinheit LU 2
(s. S. 9-5) oder zentrale automatische Schmiereinheit
LU 2/P (s. S. 9-7)

Bosch Rexroth AG, R999000395 (2022-10)
