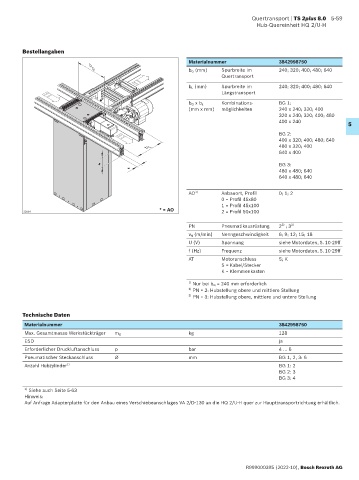

Quertransport | TS 2plus 8.0 5-59
Hub-Quereinheit HQ 2/U-H

Bestellangaben
Materialnummer 3842998750
b
Q b Q (mm) Spurbreite im 240; 320; 400; 480; 640
Quertransport
b L (mm) Spurbreite im 240; 320; 400; 480; 640
Längstransport
Kombinations- BG 1:
b Q x b L
(mm x mm) möglichkeiten 240 x 240; 320; 400
320 x 240; 320; 400; 480
400 x 240 5

BG 2:
400 x 320; 400; 480; 640
b L 480 x 320; 400
640 x 400

* BG 3:
* 480 x 480; 640
640 x 480; 640

AO Anbauort, Profil 0; 1; 2
1)
0 = Profil 45x80
1 = Profil 45x100
* = AO
22884 2 = Profil 50x100
PN Pneumatikausrüstung 2 ; 3
3)
2)
v N (m/min) Nenngeschwindigkeit 6; 9; 12; 15; 18
U (V) Spannung siehe Motordaten, S. 10-29ff
f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten

1) Nur bei b Q = 240 mm erforderlich
2) PN = 2: Hubstellung obere und mittlere Stellung
3) PN = 3: Hubstellung obere, mittlere und untere Stellung

Technische Daten
Materialnummer 3842998750
Max. Gesamtmasse Werkstückträger m G kg 128
ESD ja
Erforderlicher Druckluftanschluss p bar 4 ... 6
Pneumatischer Steckanschluss Ø mm BG 1, 2, 3: 6
Anzahl Hubzylinder 1) BG 1: 2
BG 2: 3
BG 3: 4

1) Siehe auch Seite 5-63
Hinweis:
Auf Anfrage Adapterplatte für den Anbau eines Verschiebeanschlages VA 2/D-130 an die HQ 2/U-H quer zur Haupttransportrichtung erhältlich.

R999000395 (2022-10), Bosch Rexroth AG
