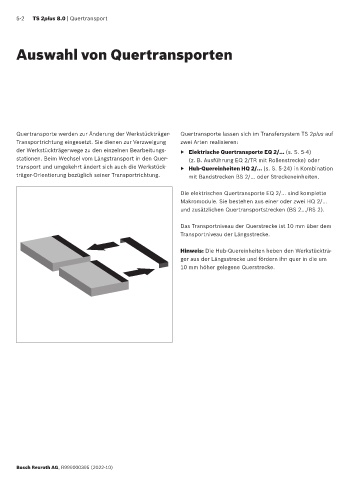

5-2   TS 2plus 8.0 | Quertransport




      Auswahl von Quertransporten
















      Quertransporte werden zur Änderung der Werkstückträger-  Quertransporte lassen sich im Transfersystem TS 2plus auf
      Transportrichtung eingesetzt. Sie dienen zur Verzweigung   zwei Arten realisieren:
      der Werkstückträgerwege zu den einzelnen Bearbeitungs-  ▶   Elektrische Quertransporte EQ 2/… (s. S. 5-4)
      stationen. Beim Wechsel vom Längstransport in den Quer-   (z. B. Ausführung EQ 2/TR mit Rollenstrecke) oder
      transport und umgekehrt ändert sich auch die Werkstück-  ▶   Hub-Quereinheiten HQ 2/… (s. S. 5-24) in Kombination
      träger-Orientierung bezüglich seiner Transportrichtung.   mit Bandstrecken BS 2/… oder Streckeneinheiten.


                                                             Die elektrischen Quertransporte EQ 2/… sind komplette
                                                             Makromodule. Sie bestehen aus einer oder zwei HQ 2/…
                                                             und zusätzlichen Quertransportstrecken (BS 2.../RS 2).


                                                             Das Transportniveau der Querstrecke ist 10 mm über dem
                                                             Transportniveau der Längsstrecke.

                                                             Hinweis: Die Hub-Quereinheiten heben den Werkstückträ-
                                                             ger aus der Längsstrecke und fördern ihn quer in die um
                                                             10 mm höher gelegene Querstrecke.








































      Bosch Rexroth AG, R999000395 (2022-10)
