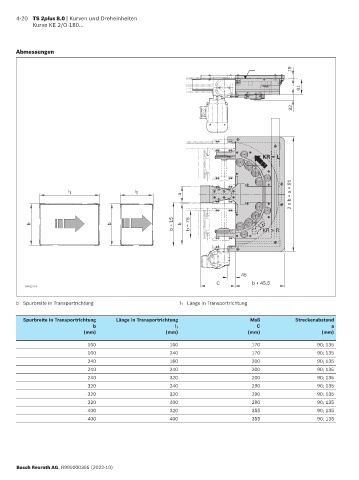

4-20 TS 2plus 8.0 | Kurven und Dreheinheiten
            Kurve KE 2/O-180...




      Abmessungen


                                                                                                   19


                                                                                                      91


                                                                                                   32








                                                                                        KR = L



                                                                                                 2 x b   + a + 91
                       I T                    I T
                                                              a



                                                           b + 15   b   – 75            KR = R
           b                          b                      b








                                                                                 45
                                                                         C           b + 45,5
         00012774

      b   Spurbreite in Transportrichtung                    l T    Länge in Transportrichtung

         Spurbreite in Transportrichtung  Länge in Transportrichtung                Maß            Streckenabstand
                                b                          l T                        C                        a
                             (mm)                       (mm)                       (mm)                     (mm)
                              160                        160                         170                  90; 135
                              160                        240                         170                  90; 135
                              240                        160                         200                  90; 135
                              240                        240                         200                  90; 135
                              240                        320                         200                  90; 135
                              320                        240                         290                  90; 135
                              320                        320                         290                  90; 135
                              320                        400                         290                  90; 135
                              400                        320                         355                  90; 135
                              400                        400                         355                  90; 135








      Bosch Rexroth AG, R999000395 (2022-10)
