Page 299 - TS2plus_8
P. 299
Kurven und Dreheinheiten | TS 2plus 8.0 4-15

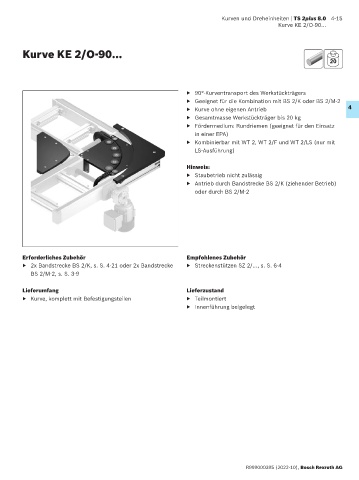

Kurve KE 2/O-90...
Kurve KE 2/O-90...
20
▶ 90°-Kurventransport des Werkstückträgers
▶ Geeignet für die Kombination mit BS 2/K oder BS 2/M-2
▶ Kurve ohne eigenen Antrieb 4
▶ Gesamtmasse Werkstückträger bis 20 kg
▶ Fördermedium: Rundriemen (geeignet für den Einsatz
in einer EPA)
▶ Kombinierbar mit WT 2, WT 2/F und WT 2/LS (nur mit
LS-Ausführung)
Hinweis:
▶ Staubetrieb nicht zulässig
▶ Antrieb durch Bandstrecke BS 2/K (ziehender Betrieb)
oder durch BS 2/M-2
Erforderliches Zubehör Empfohlenes Zubehör
▶ 2x Bandstrecke BS 2/K, s. S. 4-21 oder 2x Bandstrecke ▶ Streckenstützen SZ 2/..., s. S. 6-4
BS 2/M-2, s. S. 3-9
Lieferumfang Lieferzustand
▶ Kurve, komplett mit Befestigungsteilen ▶ Teilmontiert
▶ Innenführung beigelegt
R999000395 (2022-10), Bosch Rexroth AG
