4-12 TS 2plus 8.0 | Kurven und Dreheinheiten

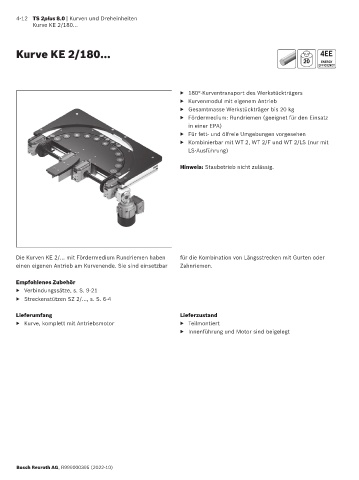

Kurve KE 2/180...
Kurve KE 2/180...
20
▶ 180°-Kurventransport des Werkstückträgers
▶ Kurvenmodul mit eigenem Antrieb
▶ Gesamtmasse Werkstückträger bis 20 kg
▶ Fördermedium: Rundriemen (geeignet für den Einsatz
in einer EPA)
▶ Für fett- und ölfreie Umgebungen vorgesehen
▶ Kombinierbar mit WT 2, WT 2/F und WT 2/LS (nur mit
LS-Ausführung)
Hinweis: Staubetrieb nicht zulässig.
Die Kurven KE 2/... mit Fördermedium Rundriemen haben für die Kombination von Längsstrecken mit Gurten oder
einen eigenen Antrieb am Kurvenende. Sie sind einsetzbar Zahnriemen.
Empfohlenes Zubehör
▶ Verbindungssätze, s. S. 9-21
▶ Streckenstützen SZ 2/..., s. S. 6-4
Lieferumfang Lieferzustand
▶ Kurve, komplett mit Antriebsmotor ▶ Teilmontiert
▶ Innenführung und Motor sind beigelegt
Bosch Rexroth AG, R999000395 (2022-10)
