4-14 TS 2plus 8.0 | Kurven und Dreheinheiten
Kurve KE 2/180...

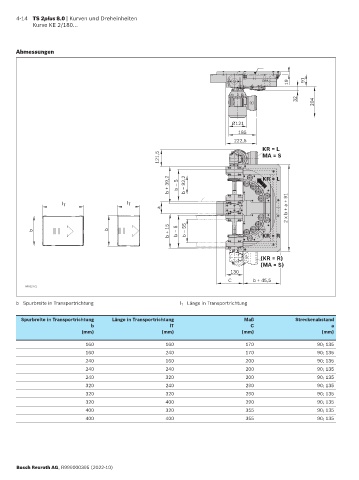

Abmessungen

19 91

32
204

Ø121
185
222,5
KR = L
121,5 MA = S

b + 39,2 b – 5 b – 92,2 KR = L

2 x b + a + 91
l T l T
a

b + 15 b – 5 KR = R
b b b – 55

(KR = R)
(MA = S)
130
C b + 45,5
00012772

b Spurbreite in Transportrichtung l T Länge in Transportrichtung

Spurbreite in Transportrichtung Länge in Transportrichtung Maß Streckenabstand
b lT C a
(mm) (mm) (mm) (mm)
160 160 170 90; 135
160 240 170 90; 135
240 160 200 90; 135
240 240 200 90; 135
240 320 200 90; 135
320 240 290 90; 135
320 320 290 90; 135
320 400 290 90; 135
400 320 355 90; 135
400 400 355 90; 135

Bosch Rexroth AG, R999000395 (2022-10)
