Kurven und Dreheinheiten | TS 2plus 8.0 4-17

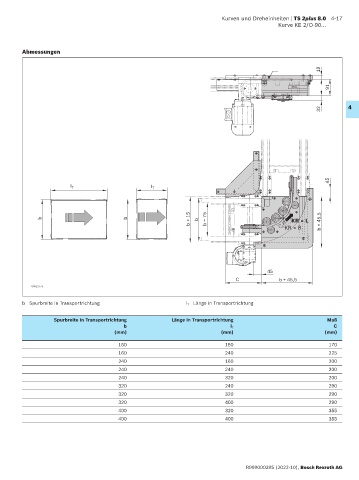

Kurve KE 2/O-90...

Abmessungen

19

91

32 4

45
I T I T

b + 15 b b – 75 KR = R b + 45,5
b b
KR = L

45
C b + 45,5

00012773

b Spurbreite in Transportrichtung l T Länge in Transportrichtung

Spurbreite in Transportrichtung Länge in Transportrichtung Maß
b l T C
(mm) (mm) (mm)
160 160 170
160 240 225
240 160 200
240 240 200
240 320 200
320 240 290
320 320 290
320 400 290
400 320 355
400 400 355
