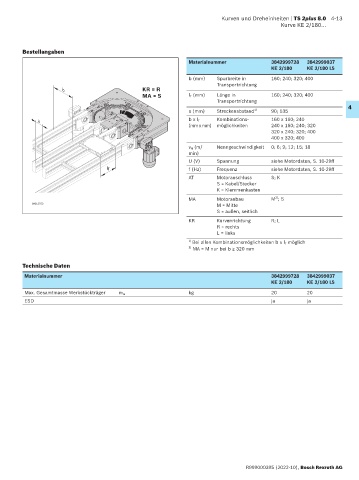

Kurven und Dreheinheiten | TS 2plus 8.0 4-13
Kurve KE 2/180...

Bestellangaben
Materialnummer 3842999728 3842999037
KE 2/180 KE 2/180 LS

b (mm) Spurbreite in 160; 240; 320; 400
Transportrichtung
b KR = R
MA = S l T (mm) Länge in 160; 240; 320; 400
Transportrichtung
4
a (mm) Streckenabstand 1) 90; 135
a b x l T Kombinations- 160 x 160; 240
(mm x mm) möglichkeiten 240 x 160; 240; 320
320 x 240; 320; 400
400 x 320; 400
v N (m/ Nenngeschwindigkeit 0; 6; 9; 12; 15; 18
min)
U (V) Spannung siehe Motordaten, S. 10-29ff
l T f (Hz) Frequenz siehe Motordaten, S. 10-29ff
AT Motoranschluss S; K
S = Kabel/Stecker
K = Klemmenkasten
MA Motoranbau M ; S
2)
00012753 M = Mitte
S = außen, seitlich
KR Kurvenrichtung R; L
R = rechts
L = links
1) Bei allen Kombinationsmöglichkeiten b x l T möglich
2) MA = M nur bei b ≥ 320 mm

Technische Daten
Materialnummer 3842999728 3842999037
KE 2/180 KE 2/180 LS
Max. Gesamtmasse Werkstückträger m G kg 20 20
ESD ja ja

R999000395 (2022-10), Bosch Rexroth AG
