Kurven und Dreheinheiten | TS 2plus 8.0 4-11
Kurve KE 2/90...

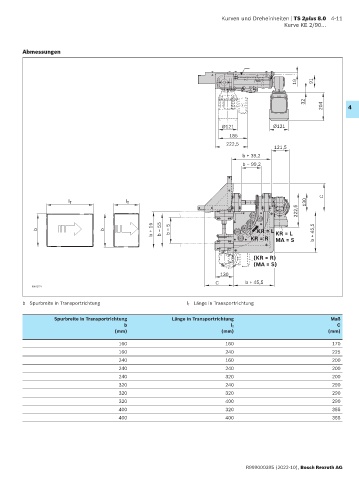

Abmessungen

19 91

32
204 4

Ø121 Ø121
185
222,5
121,5
b + 39,2
b – 99,2

C
l T l T 130
222,5

b + 15 b – 5 KR = L KR = L b + 45,5
b b b – 55
KR = R MA = S

(KR = R)
(MA = S)
130
C b + 45,5
00012771

b Spurbreite in Transportrichtung l T Länge in Transportrichtung

Spurbreite in Transportrichtung Länge in Transportrichtung Maß
b l T C
(mm) (mm) (mm)
160 160 170
160 240 225
240 160 200
240 240 200
240 320 200
320 240 290
320 320 290
320 400 290
400 320 355
400 400 355

R999000395 (2022-10), Bosch Rexroth AG
